GasketTrace: 垫片纸样制作GasketTrace: 垫片纸样制作
拍摄破损或已停产的垫片照片，即可获得实物尺寸的裁切模板——即使缺失的部分也能重建。
在 App Store 下载
截屏
功能
重建撕裂缺失的部分
标记缺失区域后即可重建：左右镜像、上下镜像、绕您选择的轴对称，或用平滑曲线连接两个断裂端点。重建的部分会以不同颜色显示，无论在应用内还是导出文件中都始终标记为“估算”。未经您确认，不会自动填充任何内容。
需要打印专用校准垫，而非凭空猜测

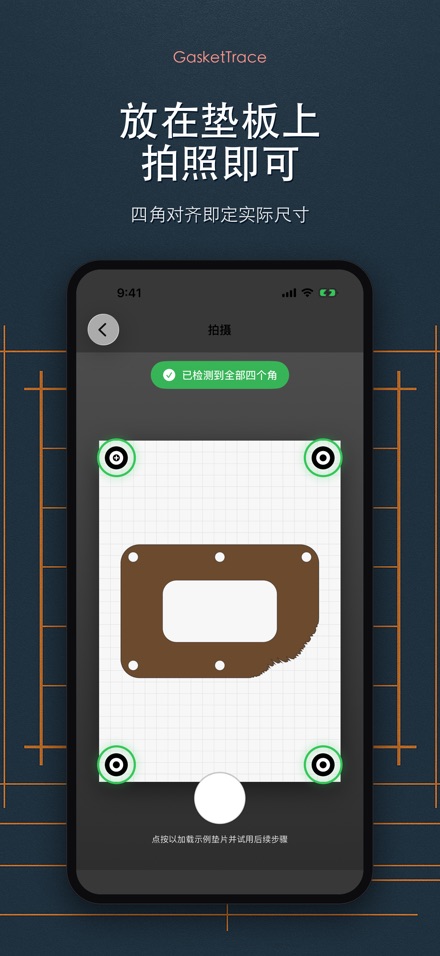

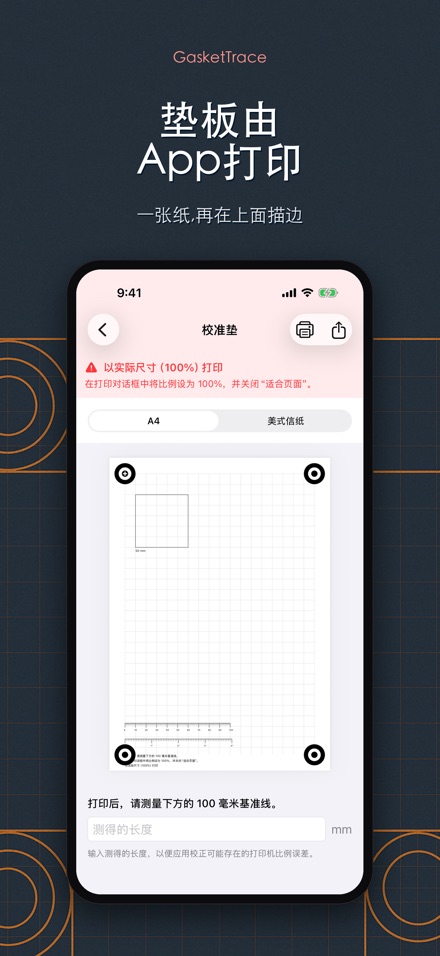

GasketTrace 需要将应用自带的校准垫按实际尺寸打印出来。把旧垫片放在上面，拍摄时让四个角标都在取景框内——应用由此计算真实比例并校正透视。
每个孔都保留精确位置
外轮廓、内轮廓和螺栓孔会被自动识别并分离。每个孔都保留圆心和直径，切割前可与实物核对孔间距。
按100%实物尺寸打印，并自行验证

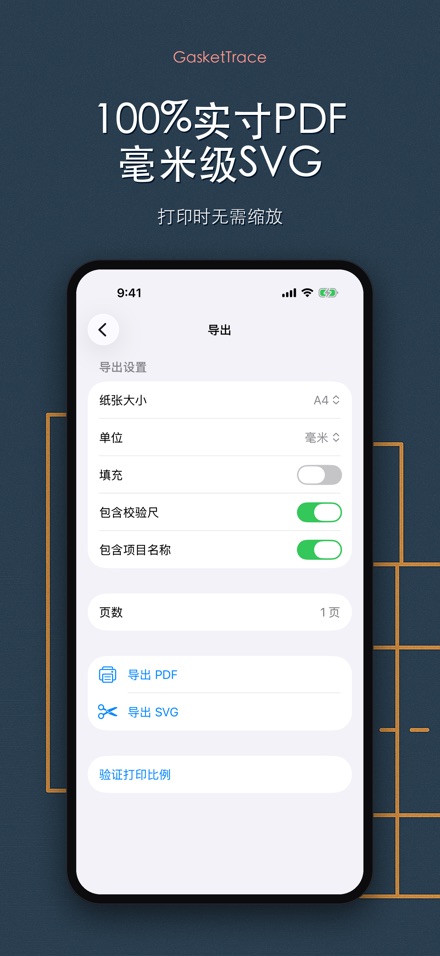

可导出A4或US Letter尺寸的实物比例PDF；超出一张纸的图形会自动分割为多页，并带有重叠和对齐标记。每张纸都印有验证用的直尺，用真实直尺一量，即可立刻知道打印机是否缩放了页面。
或直接发送给机器
可导出以毫米为单位的SVG文件，用于Cricut、激光切割机、Illustrator、Inkscape或CAD软件。外轮廓、内轮廓和孔都输出为封闭路径，可直接用于切割或导入。
买断一次，完全离线
无需账号，无需登录，无需上传。照片和图案永远不会离开您的手机。一次购买，无订阅，无额外费用。
你需要的垫片已经停产三十年，或者手里这片在拆盖子时裂成了两半。GasketTrace 把剩下部分的照片，变成一张可以打印的实物大小裁剪纸样——即使缺了一块也没关系。

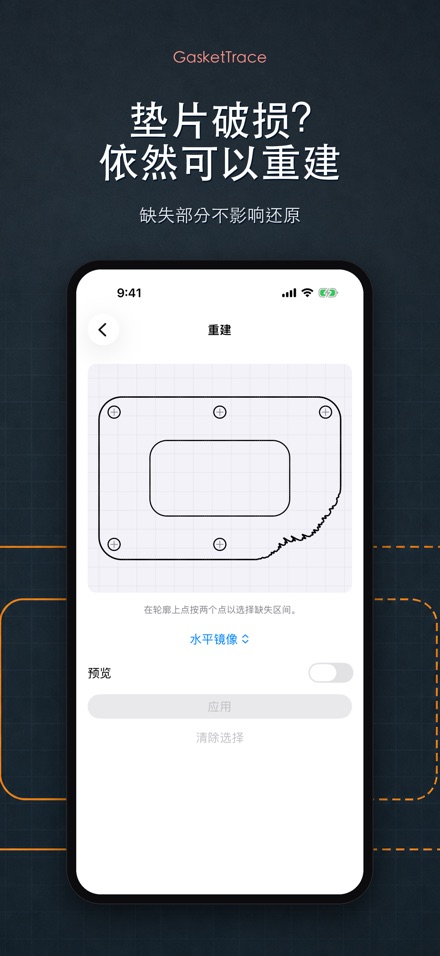

把撕裂缺失的部分补出来
这正是 GasketTrace 与众不同之处：标出缺失的一段，让它按左右对称、上下对称、你自选的轴对称，或用平滑曲线连接两个断口来补全。补全的部分会用不同颜色显示，并在应用内和导出文件中一直标注为"估算"，未经你确认不会自动填入任何内容。

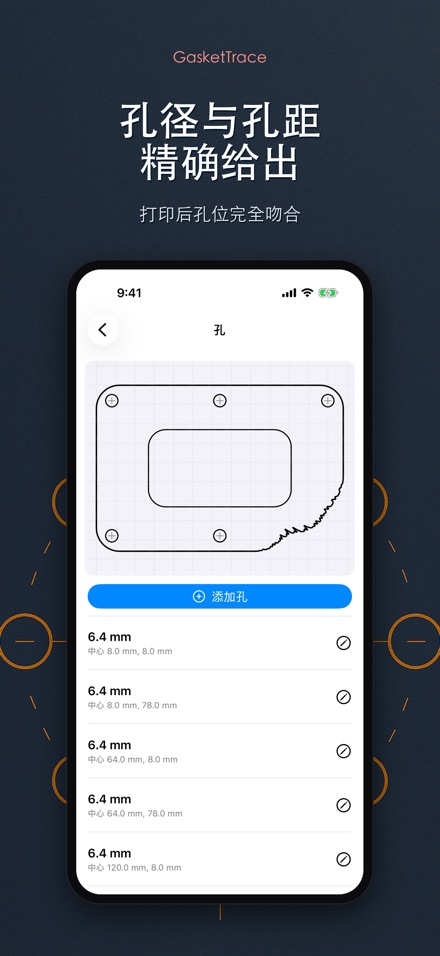

找出每一个孔，保留它的位置

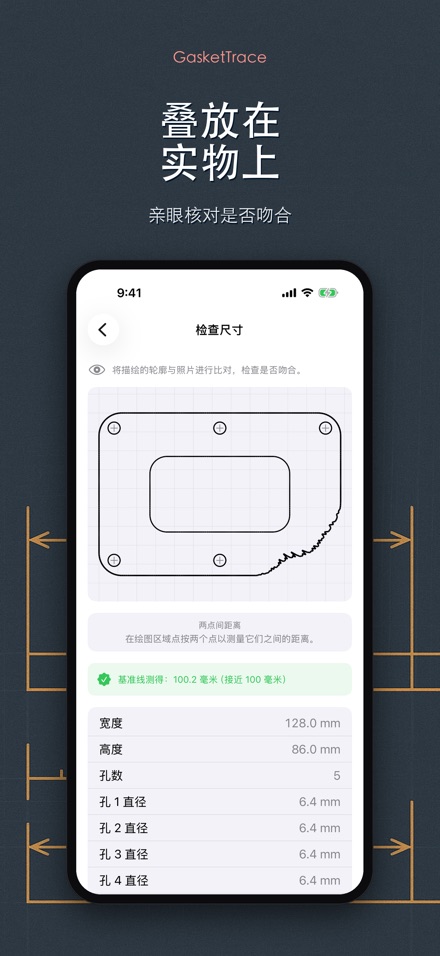

外轮廓、内部开孔和螺栓孔会被自动识别并相互分离。每个孔都保留圆心和直径，切割前可以对照实物核对孔间距。
按实物大小打印——自己动手验证

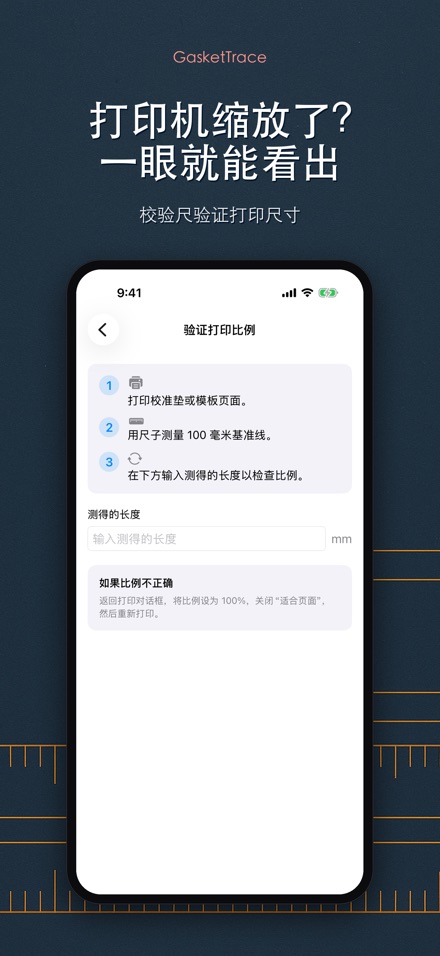

打印随附的校准垫，把旧垫片放在上面，拍照时让四角标记都在画面内。GasketTrace 会校正透视，并根据标记算出实际比例。可导出 100% 实物大小的 PDF，支持 A4 或美式信纸；超过一页的形状会自动分成多页，带有重叠区和对齐标记。每张纸上都印有 100 毫米和 4 英寸的校验尺——用真尺子量一下，立刻就能知道打印机是否缩放了页面。GasketTrace 不给出固定的误差数字，这把校验尺就是让你每次都能自己确认结果的方式。
也可以导出给切割机
可导出以毫米为单位的 SVG，适用于 Cricut、Silhouette、激光切割机、Illustrator、Inkscape 或 CAD。外轮廓、内轮廓和孔都会以闭合路径的形式输出。

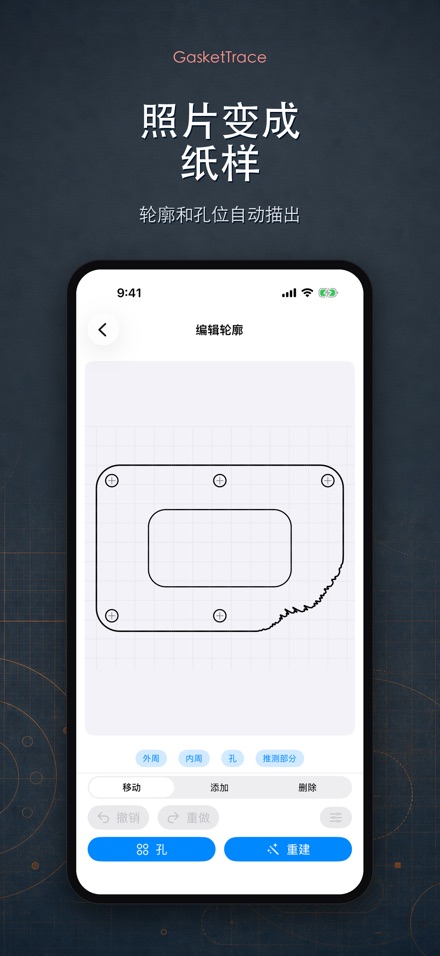

任意编辑
移动、添加或删除节点。把一段节点转换成直线或圆弧。补上相机漏检的孔，或删掉被误认成孔的阴影。知道准确直径时可以直接输入数值。
一切都留在手机里
无需账号、无需登录、无需上传。照片和纸样永远不会离开设备。一次性购买，无订阅，导出次数不限。
你需要准备的东西
一张打印出来的校准垫（应用内自带 PDF）和一处平整的台面。没有校准垫，GasketTrace 就无法算出实物大小。
适用范围
用纸张、纤维板、软木或橡胶片手工裁剪的平面垫片——发动机盖、变速箱壳体、水泵、小型发动机、压缩机、农用及园艺机械、老式摩托车和经典老车。
不适用范围
不适用于气缸盖垫片、排气、燃油或刹车系统，也不适用于任何涉及高压、高温或危险液体的部位。GasketTrace 只帮你做出一个形状，不会为你选择材质、厚度或拧紧力矩，也不对零件的使用安全性做任何担保。
