GasketTrace: packningsmallGasketTrace: packningsmall
Fotografera en trasig eller utgången packning och få en skärmall i verklig storlek — även den saknade biten kan återskapas.
Hämta i App Store
Skärmbilder
Funktioner

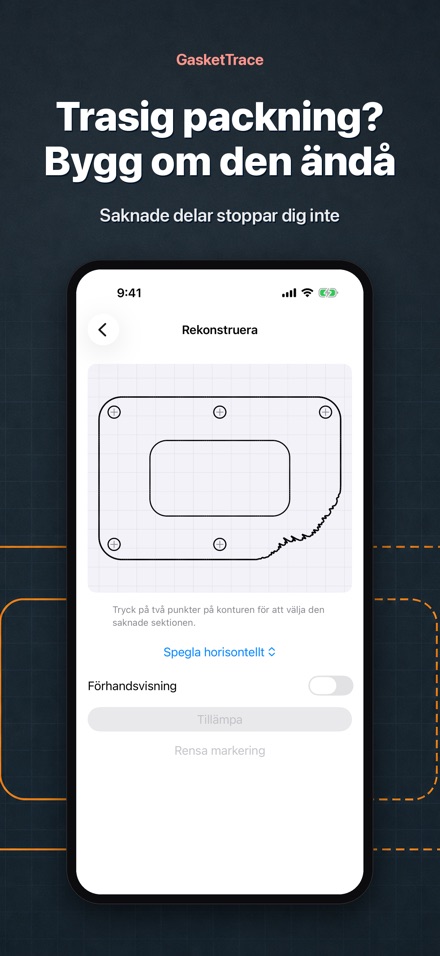

Återskapa den trasiga delen
Markera den saknade biten och återskapa den: spegelvänd vänster-höger, upp-ner, kring en axel du väljer, eller som en mjuk kurva som binder ihop de två avbrutna ändarna. Återskapade delar visas i en annan färg och förblir märkta som uppskattade, både i appen och i den exporterade filen. Inget fylls i utan ditt godkännande.

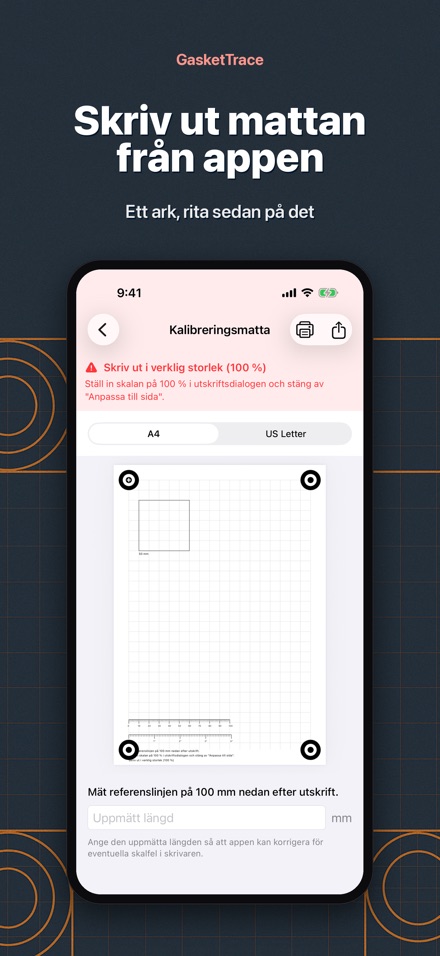

En utskriven kalibreringsmatta, ingen gissning

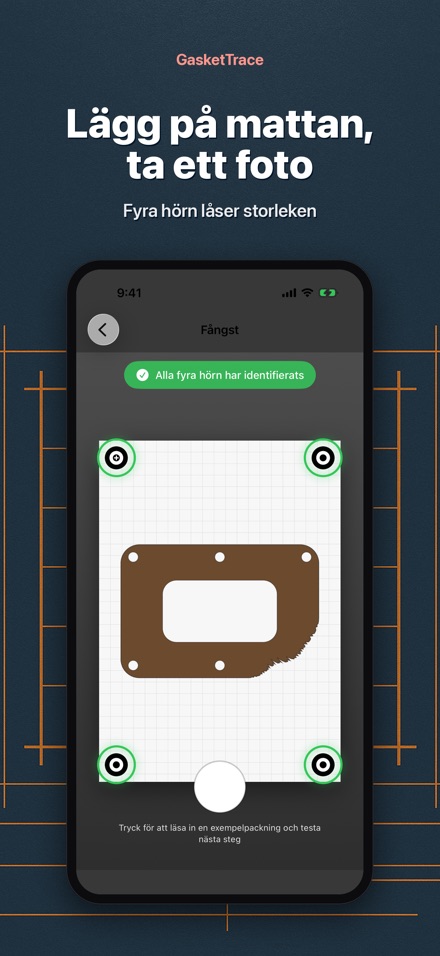

GasketTrace behöver den medföljande mattan utskriven i verklig storlek. Lägg den gamla packningen på den och fotografera de fyra hörnmarkeringarna inom bilden — så räknar appen ut den verkliga skalan och rätar ut perspektivet.

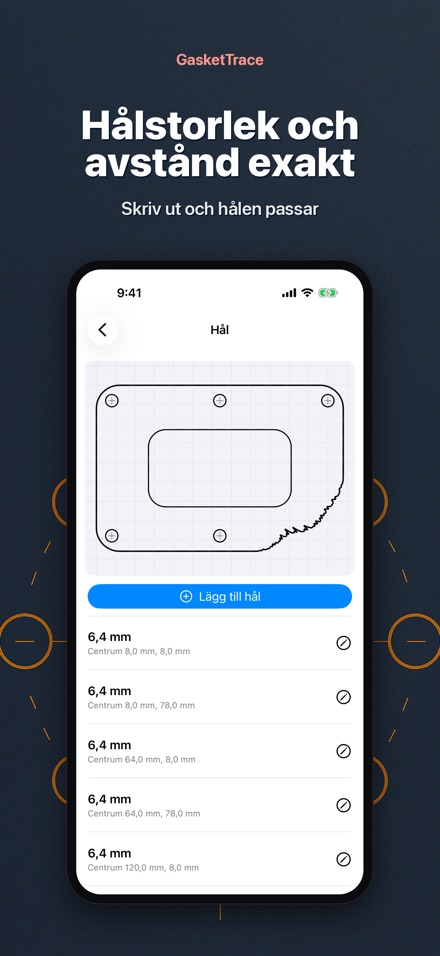

Varje hål, med rätt position

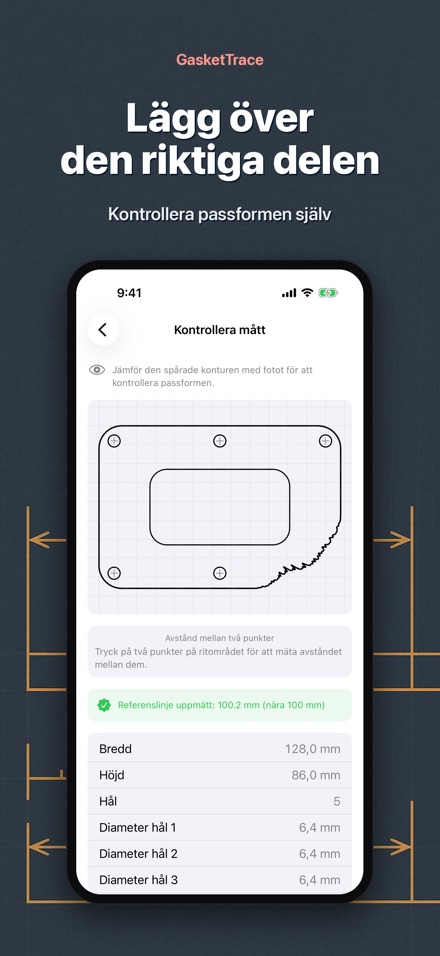

Ytterkontur, innerkonturer och bulthål avläses och separeras automatiskt. Varje hål behåller sin mittpunkt och diameter, så du kan kontrollera hålavståndet mot den riktiga delen innan du skär.

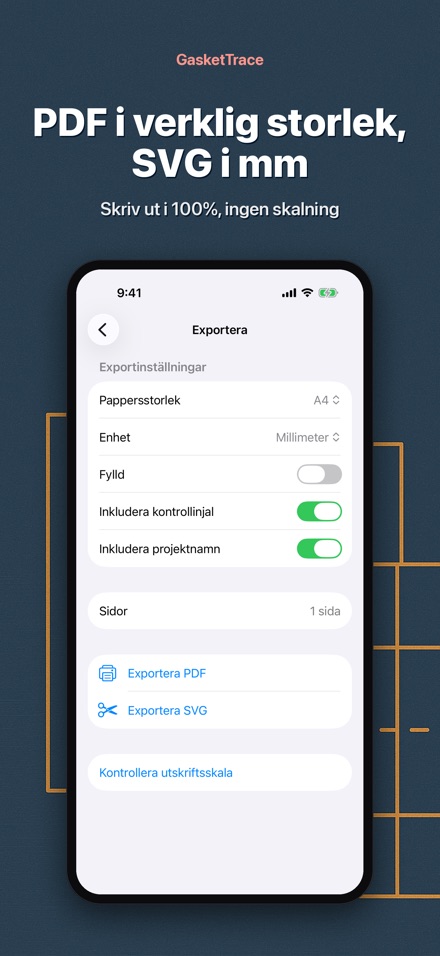

Skriv ut i 100 % — och kontrollera själv
Exportera en PDF i verklig storlek på A4 eller US Letter; former större än ett ark delas upp på flera sidor med överlapp och passmarkeringar. Varje ark har en kontrollinjal, mät med en riktig linjal och vet direkt om skrivaren skalat om sidan.
Eller skicka den till en maskin
Exportera SVG i millimeter för Cricut, laserskärare, Illustrator, Inkscape eller CAD. Ytterkontur, innerkonturer och hål blir slutna banor, redo att skäras eller importeras.
Ett köp, helt offline
Inget konto, ingen inloggning, ingen uppladdning. Foton och mallar lämnar aldrig din telefon. Köp en gång — ingen prenumeration, inga extra avgifter.
Packningen du behöver har inte tillverkats på trettio år, eller den du har i handen gick av på mitten när du tog av locket. GasketTrace gör om ett foto av det som är kvar till en skärmall i verklig storlek, klar att skriva ut — även om en bit saknas.
Bygg upp det som saknas
Det här skiljer GasketTrace från andra appar: markera den saknade delen och låt den byggas upp igen — speglad vänster-höger, upp-ner, kring en axel du väljer själv, eller som en mjuk kurva mellan de två avslitna ändarna. Återuppbyggda delar visas i en annan färg och märks som uppskattade, både i appen och i den exporterade filen. Inget fylls i utan ditt godkännande.

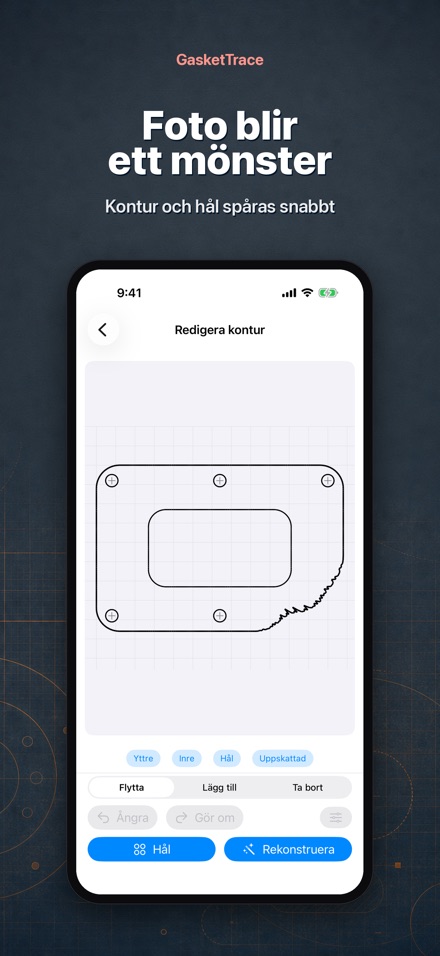

Hitta varje hål, behåll positionen
Ytterkanten, inre öppningar och bulthål känns igen automatiskt och separeras från varandra. Varje hål behåller sin mittpunkt och diameter, så du kan jämföra hålavstånd med den verkliga delen innan du skär.
Skriv ut i verklig storlek — och kontrollera själv

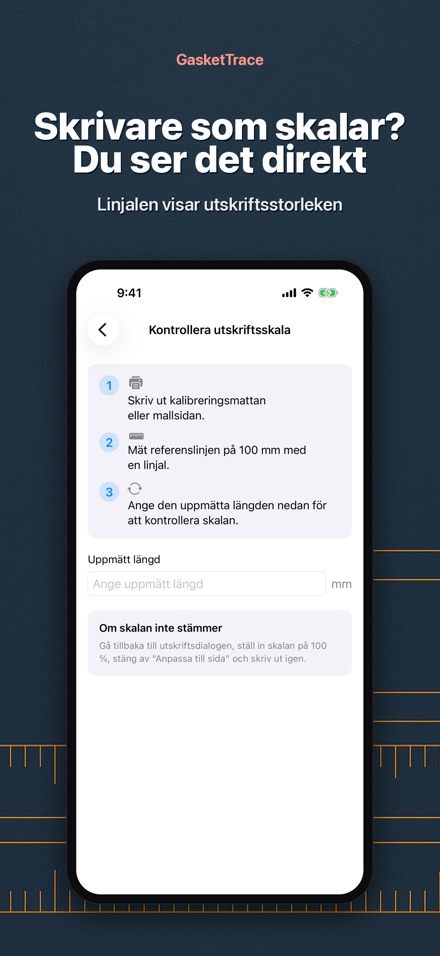

Skriv ut den medföljande kalibreringsmattan, lägg den gamla packningen på den och fotografera med alla fyra hörnmarkeringar i bild. GasketTrace rätar ut perspektivet och räknar ut den verkliga skalan från markeringarna. Exportera en PDF i 100% på A4 eller US Letter; former större än ett ark delas upp på flera sidor med överlapp och passmärken. Varje ark har en kontrollinjal på 100 mm och 4 tum — mät den med en riktig linjal så vet du direkt om skrivaren skalade om sidan. GasketTrace anger ingen fast noggrannhetssiffra: den här kontrollinjalen är ditt sätt att själv bekräfta resultatet, varje gång.
Eller skicka till en maskin
Exportera SVG i millimeter för Cricut, Silhouette, laserskärare, Illustrator, Inkscape eller CAD. Ytterkant, innerkanter och hål kommer ut som slutna banor.
Redigera vad som helst
Flytta, lägg till eller ta bort punkter. Gör om en serie punkter till en rak linje eller en båge. Lägg till ett hål som kameran missade, eller ta bort en skugga som misstogs för ett hål. Skriv in en exakt diameter när du känner till den.
Allt stannar i telefonen
Inget konto, ingen inloggning, ingen uppladdning. Foton och mallar lämnar aldrig enheten. Engångsköp, inget abonnemang, ingen exportgräns.
Vad du behöver
Den utskrivna kalibreringsmattan (medföljer som PDF i appen) och en plan yta. Utan mattan kan GasketTrace inte räkna ut verklig storlek.
Vad den passar för
Platta packningar som skärs för hand i papper, fiber, kork eller gummi — motorkåpor, växellådshus, pumpar, småmotorer, kompressorer, lantbruks- och trädgårdsmaskiner, veteranmotorcyklar och klassiska bilar.

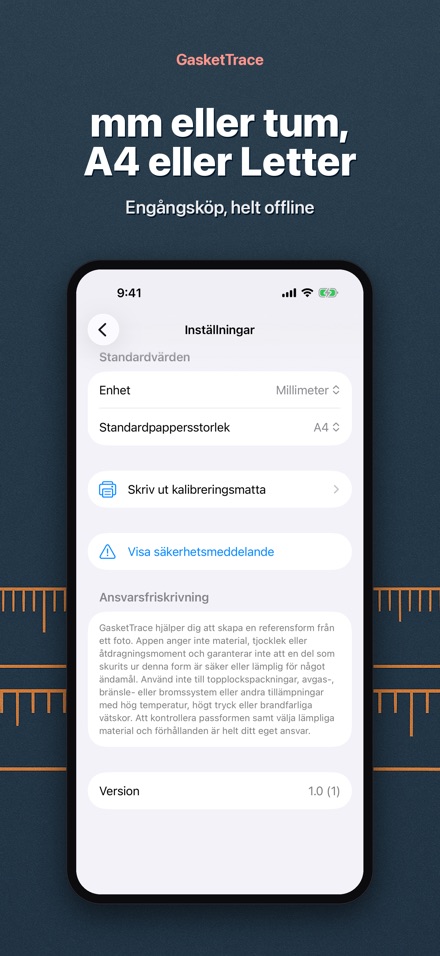

Vad den inte passar för
Inte för topplockspackningar, avgas-, bränsle- eller bromssystem, eller något som hanterar högt tryck, hög temperatur eller farliga vätskor. GasketTrace hjälper dig ta fram en form. Den väljer inte material, tjocklek eller åtdragningsmoment, och intygar inte att en del är säker att använda.
