GasketTrace గాస్కెట్ మూసGasketTrace గాస్కెట్ మూస
చిరిగిన లేదా ఉత్పత్తి నిలిపివేసిన గాస్కెట్ ఫోటో తీసి, నిజమైన పరిమాణంలో కటింగ్ టెంప్లేట్ పొందండి — తప్పిపోయిన భాగాన్ని కూడా పునర్నిర్మించవచ్చు.
Download on the App Store
Screenshots
Features
చిరిగిన భాగాన్ని పునర్నిర్మించండి
తప్పిపోయిన భాగాన్ని గుర్తించి దానిని పునర్నిర్మించండి: ఎడమ-కుడి ప్రతిబింబం, పైన-కింద ప్రతిబింబం, మీరు ఎంచుకున్న అక్షం చుట్టూ, లేదా విరిగిన రెండు చివరలను కలిపే మృదువైన వక్రరేఖగా. పునర్నిర్మించిన భాగాలు వేరే రంగులో కనిపిస్తాయి మరియు యాప్లో మరియు ఎగుమతి చేసిన ఫైల్లో రెండింటిలోనూ ఎల్లప్పుడూ 'అంచనా'గా గుర్తించబడతాయి. మీ అనుమతి లేకుండా ఏదీ నింపబడదు.
ముద్రించిన క్యాలిబ్రేషన్ మ్యాట్, ఊహ కాదు

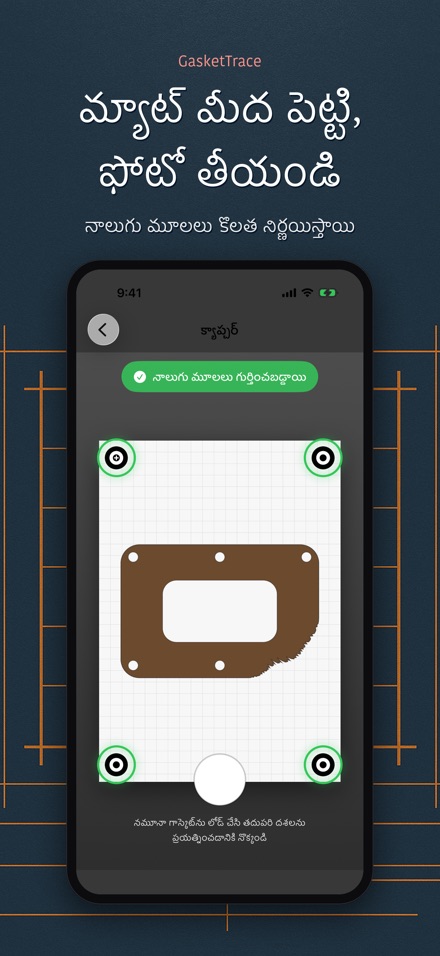

GasketTrace కు యాప్తో వచ్చే మ్యాట్ను నిజమైన పరిమాణంలో ముద్రించడం అవసరం. పాత గాస్కెట్ను దానిపై ఉంచి, నాలుగు మూల గుర్తులను ఫ్రేమ్లో ఉంచి ఫోటో తీయండి — దీని ద్వారా యాప్ నిజమైన స్కేల్ను లెక్కిస్తుంది మరియు దృక్కోణాన్ని సరిచేస్తుంది.
ప్రతి రంధ్రం, స్థానంతో సహా
బయటి రూపురేఖ, లోపలి రూపురేఖలు మరియు బోల్ట్ రంధ్రాలు స్వయంచాలకంగా గుర్తించబడి వేరు చేయబడతాయి. ప్రతి రంధ్రం దాని కేంద్రం మరియు వ్యాసాన్ని నిలుపుకుంటుంది, తద్వారా కత్తిరించే ముందు మీరు నిజమైన భాగంతో రంధ్రాల దూరాన్ని సరిపోల్చవచ్చు.
100%లో ముద్రించండి — మరియు స్వయంగా తనిఖీ చేయండి

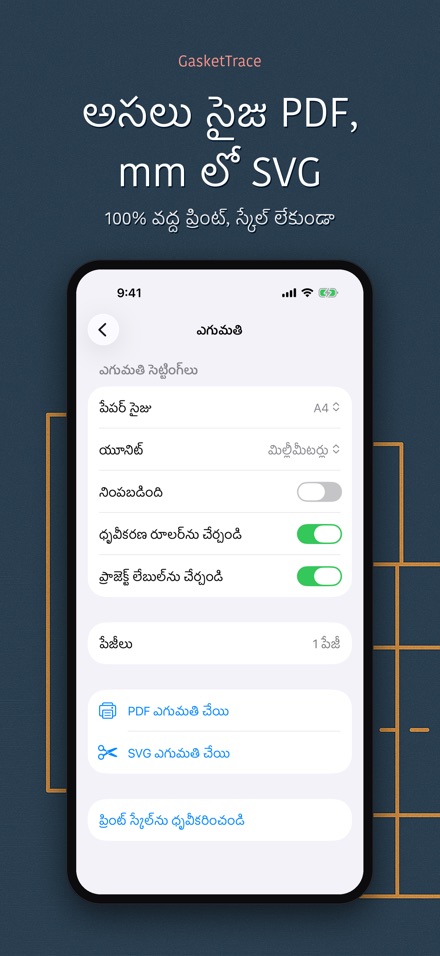

A4 లేదా US Letter పై నిజమైన పరిమాణంలో PDF ఎగుమతి చేయండి; ఒక షీట్ కంటే పెద్ద ఆకారాలు అతివ్యాప్తి మరియు అమరిక గుర్తులతో బహుళ పేజీలుగా విభజించబడతాయి. ప్రతి షీట్పై తనిఖీ స్కేల్ ఉంటుంది — నిజమైన స్కేల్తో కొలిచి ప్రింటర్ పేజీ స్కేల్ను మార్చిందో లేదో వెంటనే తెలుసుకోండి.
లేదా యంత్రానికి పంపండి
Cricut, లేజర్ కట్టర్, Illustrator, Inkscape లేదా CAD కోసం మిల్లీమీటర్లలో SVG ఎగుమతి చేయండి. బయటి రూపురేఖ, లోపలి రూపురేఖలు మరియు రంధ్రాలు మూసివేసిన మార్గాలుగా బయటకు వస్తాయి, కత్తిరించడానికి లేదా దిగుమతి చేసుకోవడానికి సిద్ధంగా ఉంటాయి.
ఒకసారి కొనుగోలు, పూర్తిగా ఆఫ్లైన్
ఖాతా లేదు, లాగిన్ లేదు, అప్లోడ్ లేదు. ఫోటోలు మరియు టెంప్లేట్లు మీ ఫోన్ను ఎప్పుడూ వదిలిపోవు. ఒకసారి కొనుగోలు చేయండి — సబ్స్క్రిప్షన్ లేదు, అదనపు ఛార్జీలు లేవు.
మీకు కావాల్సిన గాస్కెట్ ముప్పై సంవత్సరాలుగా తయారవడం లేదు, లేదా మీ చేతిలో ఉన్నది కవర్ తీసేటప్పుడు రెండు ముక్కలుగా చిరిగిపోయింది. మిగిలిన భాగం ఫోటోను ప్రింట్కు సిద్ధంగా ఉన్న, అసలు సైజులో కటింగ్ మూసగా GasketTrace మారుస్తుంది — ఒక భాగం లేకపోయినా సరే.

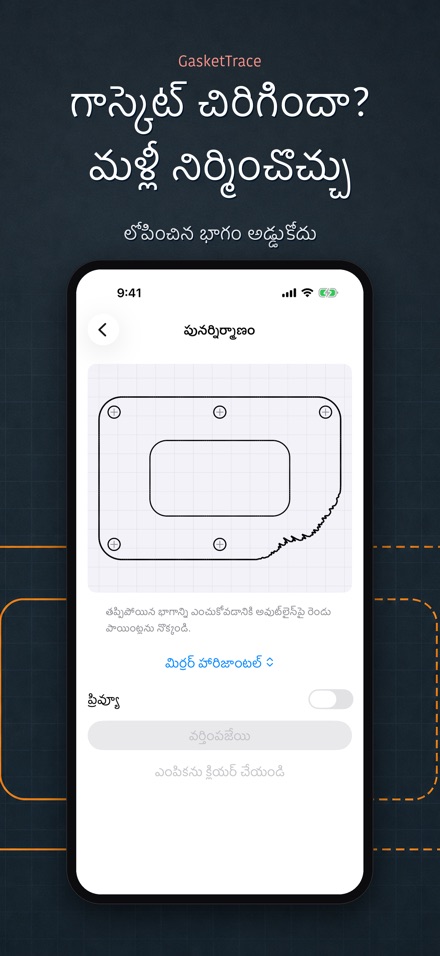

తప్పిపోయిన భాగాన్ని తిరిగి నిర్మించండి
ఇదే GasketTrace ను వేరుగా చేస్తుంది: తప్పిపోయిన భాగాన్ని గుర్తించి దాన్ని తిరిగి నిర్మించనివ్వండి — ఎడమ-కుడి అద్దం లాగా, పైన-కింద, మీరు ఎంచుకున్న అక్షం చుట్టూ, లేదా రెండు తెగిన చివరలను కలిపే మృదువైన వక్రరేఖగా. తిరిగి నిర్మించిన భాగాలు వేరే రంగులో కనిపిస్తాయి మరియు యాప్లో, ఎగుమతి చేసిన ఫైల్లో రెండింటిలోనూ "అంచనా వేయబడింది" అని గుర్తించబడి ఉంటాయి. మీ ఆమోదం లేకుండా ఏదీ స్వయంచాలకంగా నింపబడదు.

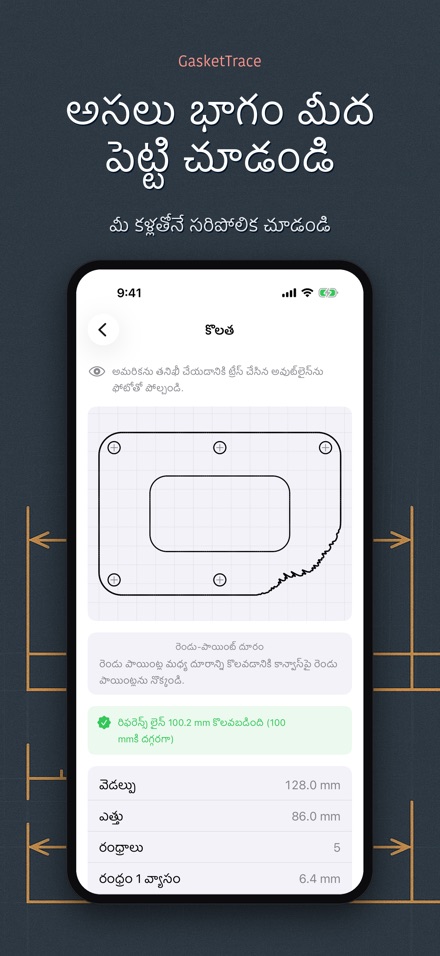

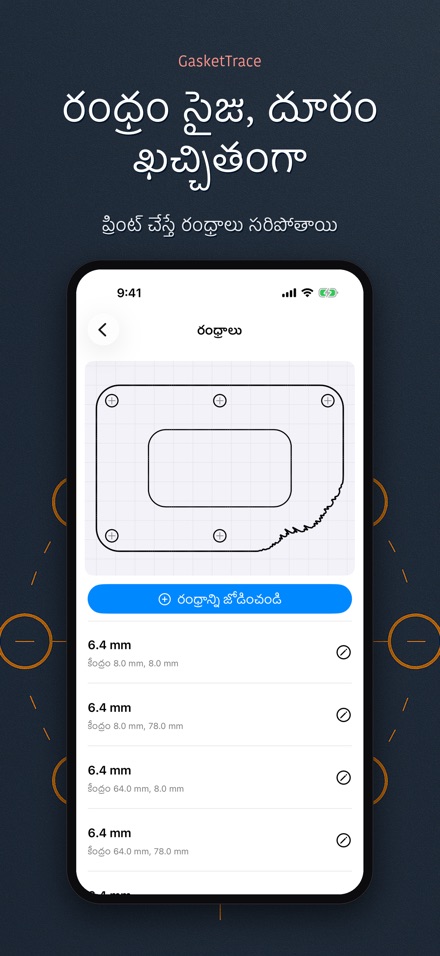

ప్రతి రంధ్రాన్ని కనుగొనండి, స్థానాన్ని కాపాడుకోండి
బయటి ఔట్లైన్, లోపలి ఖాళీలు మరియు బోల్ట్ రంధ్రాలు స్వయంచాలకంగా గుర్తించబడి ఒకదానికొకటి వేరు చేయబడతాయి. ప్రతి రంధ్రం దాని కేంద్రం మరియు వ్యాసాన్ని కాపాడుకుంటుంది, కాబట్టి కత్తిరించే ముందు మీరు అసలు భాగంతో రంధ్రాల మధ్య దూరాన్ని సరిచూసుకోవచ్చు.
అసలు సైజులో ప్రింట్ చేయండి — మరియు మీరే ధృవీకరించండి

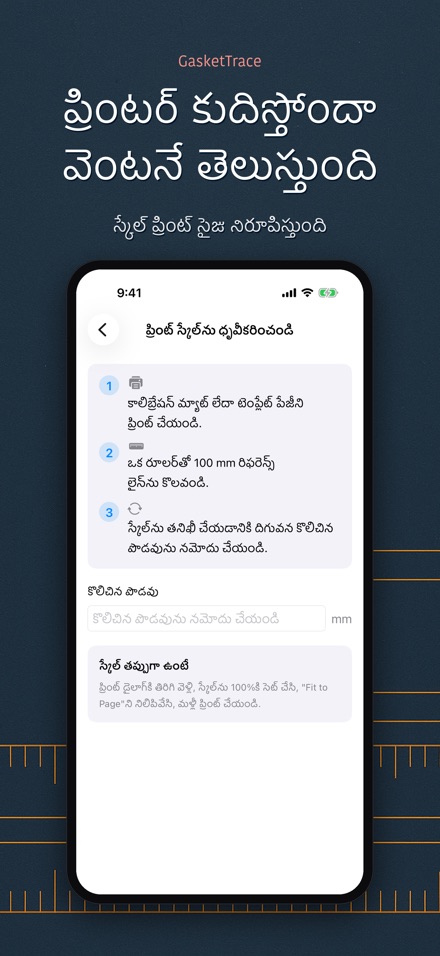

యాప్తో వచ్చిన కాలిబ్రేషన్ మ్యాట్ను ప్రింట్ చేయండి, దానిపై పాత గాస్కెట్ను ఉంచండి, నాలుగు మూల గుర్తులు ఫ్రేమ్లో ఉండేలా ఫోటో తీయండి. GasketTrace పర్స్పెక్టివ్ను సరిచేసి గుర్తుల నుండి అసలు స్కేల్ను లెక్కిస్తుంది. A4 లేదా US లెటర్పై 100% సైజులో PDF ఎగుమతి చేయండి; ఒక షీట్ కంటే పెద్ద ఆకారాలు అతివ్యాప్తి మరియు అలైన్మెంట్ గుర్తులతో అనేక పేజీలుగా విభజించబడతాయి. ప్రతి షీట్పై 100mm మరియు 4 అంగుళాల చెక్ రూలర్ ముద్రించబడి ఉంటుంది — దాన్ని అసలు రూలర్తో కొలిచి మీ ప్రింటర్ పేజీ స్కేల్ను మార్చిందో లేదో వెంటనే తెలుసుకోండి. GasketTrace స్థిరమైన ఖచ్చితత్వ సంఖ్యను చెప్పదు — ప్రతిసారి ఫలితాన్ని మీరే ధృవీకరించుకునే మార్గం ఈ చెక్ రూలరే.
లేదా మెషీన్కు పంపండి
Cricut, Silhouette, లేజర్ కట్టర్, Illustrator, Inkscape లేదా CAD కోసం మిల్లీమీటర్లలో SVG ఎగుమతి చేయండి. బయటి ఔట్లైన్, లోపలి ఔట్లైన్లు మరియు రంధ్రాలు మూసిన మార్గాలుగా వస్తాయి.

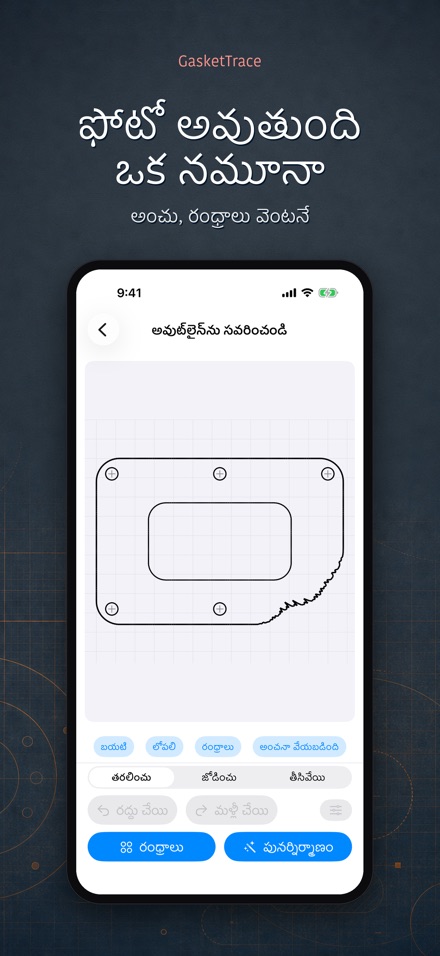

ఏదైనా సవరించండి
పాయింట్లను తరలించండి, జోడించండి లేదా తొలగించండి. పాయింట్ల శ్రేణిని సరళ రేఖ లేదా చాపంగా మార్చండి. కెమెరా మిస్ అయిన రంధ్రాన్ని జోడించండి, లేదా పొరపాటున రంధ్రంగా గుర్తించిన నీడను తొలగించండి. వ్యాసం తెలిసినప్పుడు ఖచ్చితమైన విలువను టైప్ చేయండి.
అంతా మీ ఫోన్లోనే ఉంటుంది
ఖాతా అవసరం లేదు, లాగిన్ అవసరం లేదు, అప్లోడ్ అవసరం లేదు. ఫోటోలు మరియు మూసలు పరికరం నుండి ఎప్పటికీ బయటకు వెళ్లవు. ఒకసారి కొనుగోలు, సబ్స్క్రిప్షన్ లేదు, ఎగుమతి పరిమితి లేదు.
మీకు ఏమి కావాలి

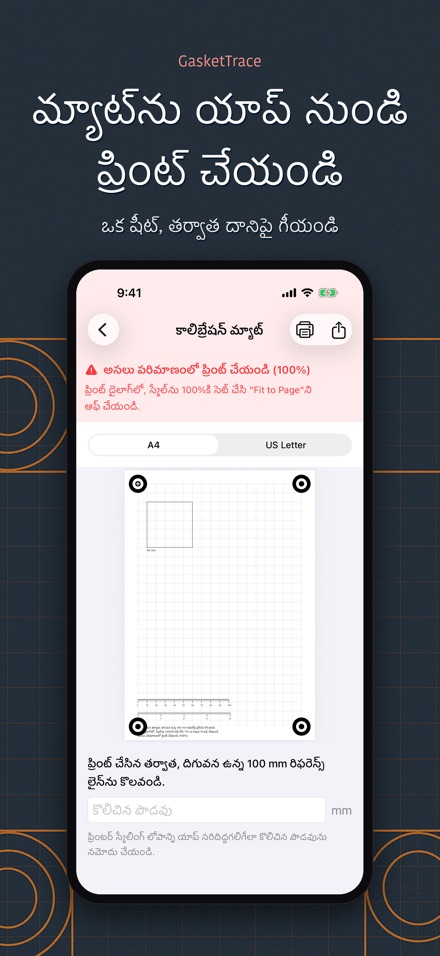

ప్రింట్ చేసిన కాలిబ్రేషన్ మ్యాట్ (యాప్లో PDF గా చేర్చబడింది) మరియు చదునైన ఉపరితలం. మ్యాట్ లేకుండా GasketTrace అసలు సైజును లెక్కించలేదు.
దేనికి తగినది
కాగితం, ఫైబర్, కార్క్ లేదా రబ్బర్ షీట్ నుండి చేతితో కత్తిరించే ఫ్లాట్ గాస్కెట్లు — ఇంజిన్ కవర్లు, గేర్ కేసులు, పంపులు, చిన్న ఇంజిన్లు, కంప్రెసర్లు, వ్యవసాయ మరియు తోట యంత్రాలు, క్లాసిక్ మోటార్సైకిళ్లు మరియు క్లాసిక్ కార్లు.
దేనికి తగినది కాదు
సిలిండర్ హెడ్ గాస్కెట్లు, ఎగ్జాస్ట్, ఇంధనం లేదా బ్రేక్ వ్యవస్థలకు కాదు, అలాగే అధిక పీడనం, అధిక ఉష్ణోగ్రత లేదా ప్రమాదకర ద్రవాలను నిర్వహించే దేనికీ కాదు. GasketTrace మీకు ఒక ఆకారాన్ని రూపొందించడంలో సహాయపడుతుంది. ఇది మెటీరియల్, మందం లేదా టైటనింగ్ టార్క్ను ఎంచుకోదు, ఒక భాగం వాడకానికి సురక్షితమైనదని ధృవీకరించదు.
