GasketTrace गैस्केट टेम्पलेट

जिस गैस्केट की आपको ज़रूरत है वह तीस साल से नहीं बन रहा, या आपके हाथ में मौजूद गैस्केट कवर हटाते समय बीच से फट गया। GasketTrace बचे हुए हिस्से की फोटो को प्रिंट के लिए तैयार, असली साइज़ की कटिंग टेम्पलेट में बदल देता है — भले ही कोई हिस्सा गायब हो।

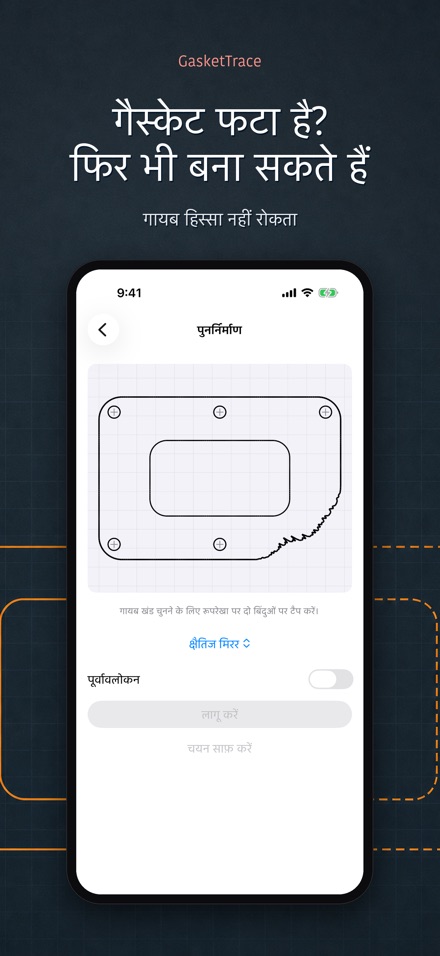

गायब हिस्से को दोबारा बनाएं
यही चीज़ GasketTrace को अलग बनाती है: गायब हिस्से को चिह्नित करें और उसे दोबारा बनवाएं — बाएं-दाएं दर्पण जैसा, ऊपर-नीचे, आपकी चुनी हुई धुरी के इर्द-गिर्द, या दोनों टूटे सिरों को जोड़ने वाली एक चिकनी वक्र रेखा के रूप में। दोबारा बनाए गए हिस्से अलग रंग में दिखते हैं और ऐप व एक्सपोर्ट की गई फ़ाइल दोनों में हमेशा 'अनुमानित' के रूप में चिह्नित रहते हैं। आपकी मंज़ूरी के बिना कुछ भी अपने आप नहीं भरा जाता।

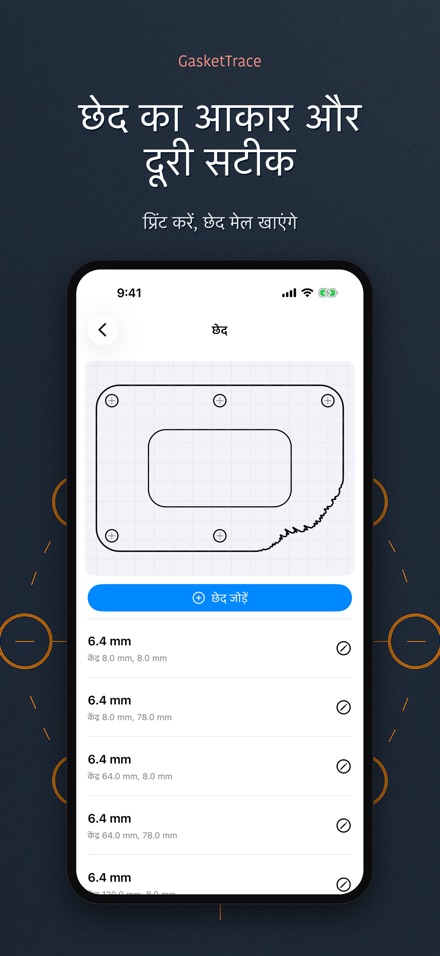

हर छेद ढूंढें, उसकी जगह बरकरार रखें

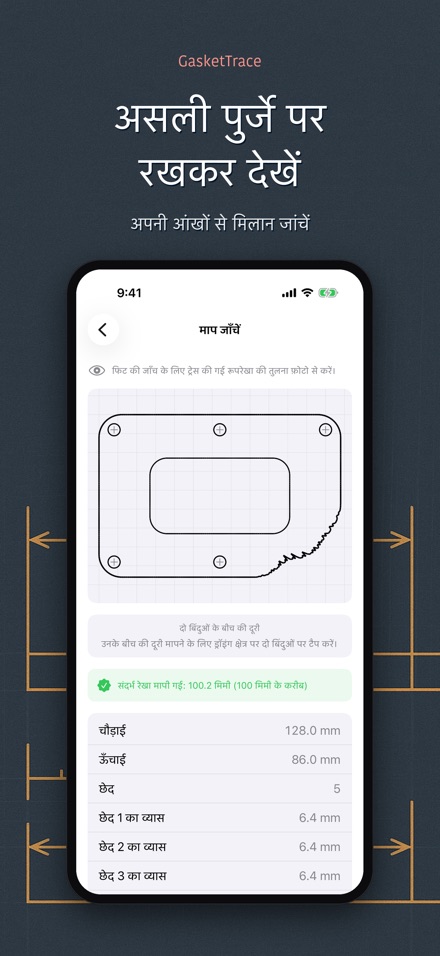

बाहरी आउटलाइन, अंदरूनी खुलाव और बोल्ट के छेद अपने आप पहचाने और एक-दूसरे से अलग किए जाते हैं। हर छेद अपना केंद्र और व्यास बनाए रखता है, ताकि काटने से पहले आप असली पार्ट से छेदों की दूरी मिला सकें।

असली साइज़ में प्रिंट करें — और खुद जांचें

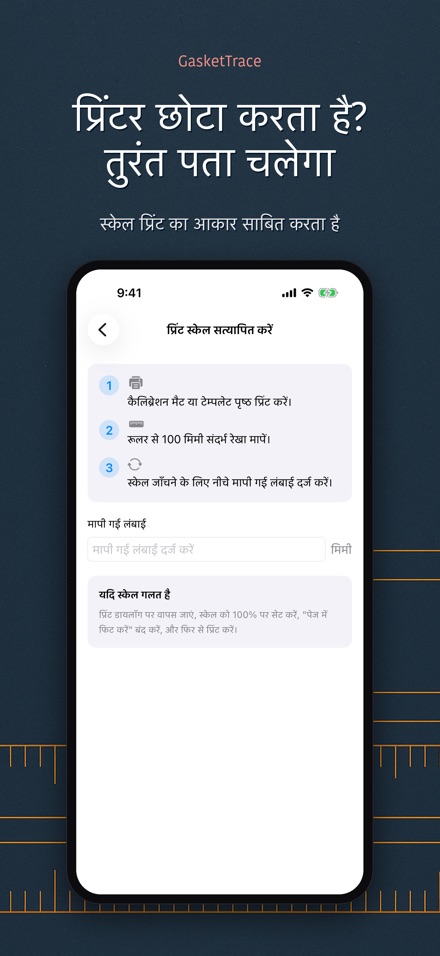

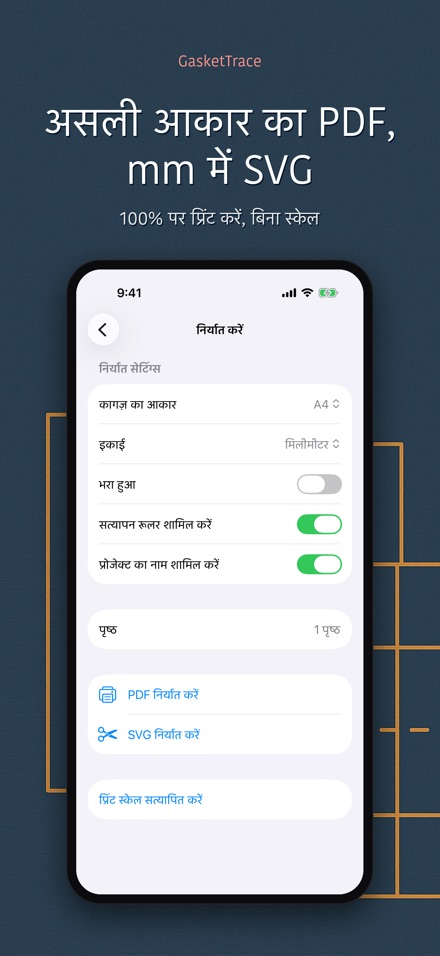

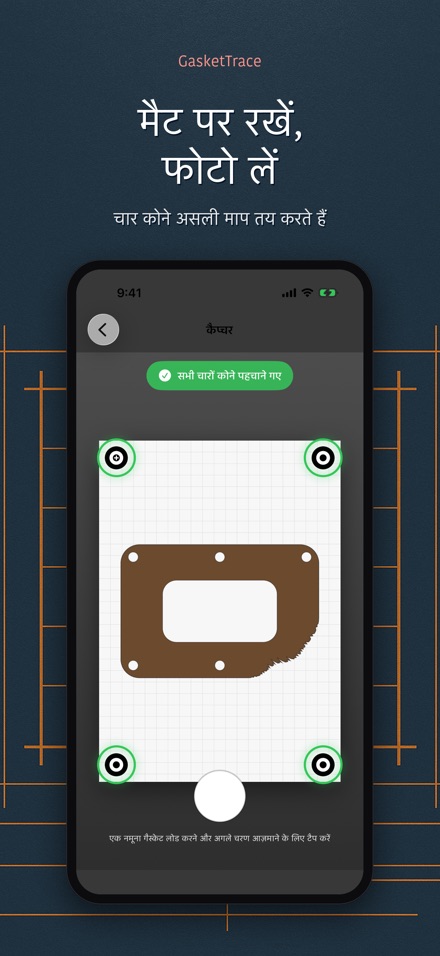

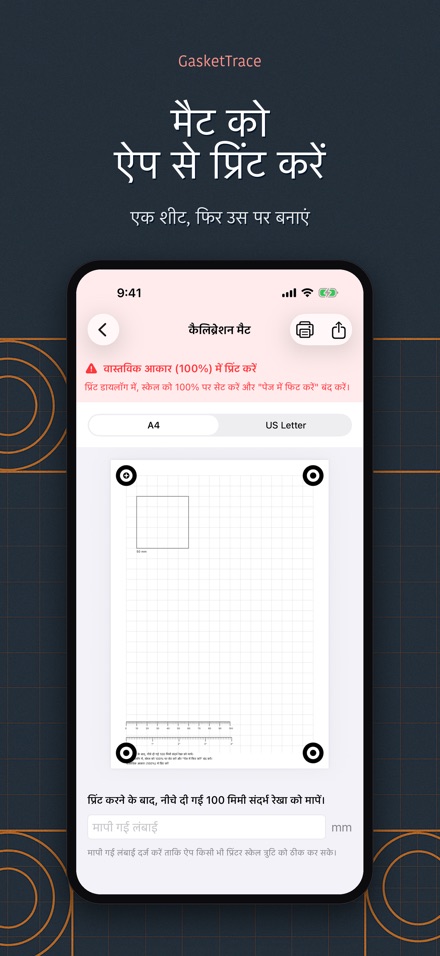

ऐप के साथ आई कैलिब्रेशन मैट प्रिंट करें, उस पर पुराना गैस्केट रखें, और चारों कोने के निशान फ्रेम में रखते हुए फोटो लें। GasketTrace परस्पेक्टिव ठीक करता है और निशानों से असली स्केल निकालता है। A4 या US लेटर पर 100% साइज़ में PDF एक्सपोर्ट करें; एक शीट से बड़े आकार ओवरलैप और अलाइनमेंट निशानों के साथ कई पेजों में बंट जाते हैं। हर शीट पर 100mm और 4 इंच का चेक रूलर प्रिंट होता है — इसे असली रूलर से नापें और तुरंत जान लें कि आपके प्रिंटर ने पेज का स्केल बदला या नहीं। GasketTrace कोई तय सटीकता का आंकड़ा नहीं बताता — यह चेक रूलर हर बार खुद नतीजा जांचने का आपका तरीका है।

या मशीन को भेजें
Cricut, Silhouette, लेज़र कटर, Illustrator, Inkscape या CAD के लिए मिलीमीटर में SVG एक्सपोर्ट करें। बाहरी आउटलाइन, अंदरूनी आउटलाइन और छेद बंद पथों के रूप में निकलते हैं।

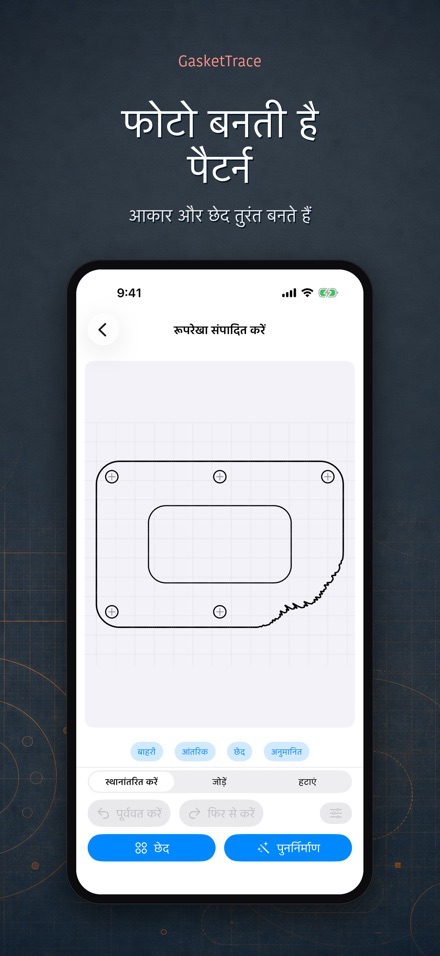

कुछ भी एडिट करें
पॉइंट्स को हिलाएं, जोड़ें या हटाएं। पॉइंट्स की एक कड़ी को सीधी रेखा या चाप में बदलें। कैमरे से छूटा हुआ छेद जोड़ें, या गलती से छेद समझी गई परछाई हटाएं। जब व्यास पता हो तो सटीक अंक टाइप करें।

सब कुछ आपके फोन में ही रहता है
कोई अकाउंट नहीं, कोई लॉगिन नहीं, कोई अपलोड नहीं। फोटो और टेम्पलेट डिवाइस से बाहर कभी नहीं जाते। एक बार की खरीद, कोई सब्सक्रिप्शन नहीं, एक्सपोर्ट की कोई सीमा नहीं।

आपको क्या चाहिए
प्रिंट की हुई कैलिब्रेशन मैट (ऐप में PDF के रूप में शामिल) और एक समतल सतह। मैट के बिना GasketTrace असली साइज़ नहीं निकाल सकता।

किसके लिए उपयुक्त है
कागज़, फाइबर, कॉर्क या रबर शीट से हाथ से काटे जाने वाले फ्लैट गैस्केट — इंजन कवर, गियर केस, पंप, छोटे इंजन, कंप्रेसर, कृषि व बागवानी मशीनरी, क्लासिक मोटरसाइकिलें और क्लासिक कारें।

किसके लिए उपयुक्त नहीं
सिलेंडर हेड गैस्केट, एग्ज़ॉस्ट, फ्यूल या ब्रेक सिस्टम के लिए नहीं, न ही किसी ऐसी चीज़ के लिए जो हाई प्रेशर, हाई टेम्परेचर या खतरनाक तरल पदार्थों से जुड़ी हो। GasketTrace आपको एक आकार बनाने में मदद करता है। यह मटीरियल, मोटाई या टाइटनिंग टॉर्क नहीं चुनता, और यह प्रमाणित नहीं करता कि कोई पार्ट इस्तेमाल के लिए सुरक्षित है।
