GasketTrace mẫu cắt gioăngGasketTrace mẫu cắt gioăng
Chụp ảnh một miếng đệm bị rách hoặc đã ngừng sản xuất, và nhận được mẫu cắt kích thước thật — ngay cả phần bị thiếu cũng có thể được tái tạo.
Tải trên App Store
Ảnh chụp màn hình
Tính năng
Tái tạo phần bị rách
Đánh dấu đoạn bị thiếu và tái tạo nó: đối xứng trái-phải, trên-dưới, quanh một trục do bạn chọn, hoặc dưới dạng đường cong mềm nối hai đầu bị gãy. Các phần được tái tạo hiển thị bằng màu khác và luôn được đánh dấu là ước tính, cả trong ứng dụng lẫn trong tệp xuất ra. Không gì được điền vào mà không có sự chấp thuận của bạn.

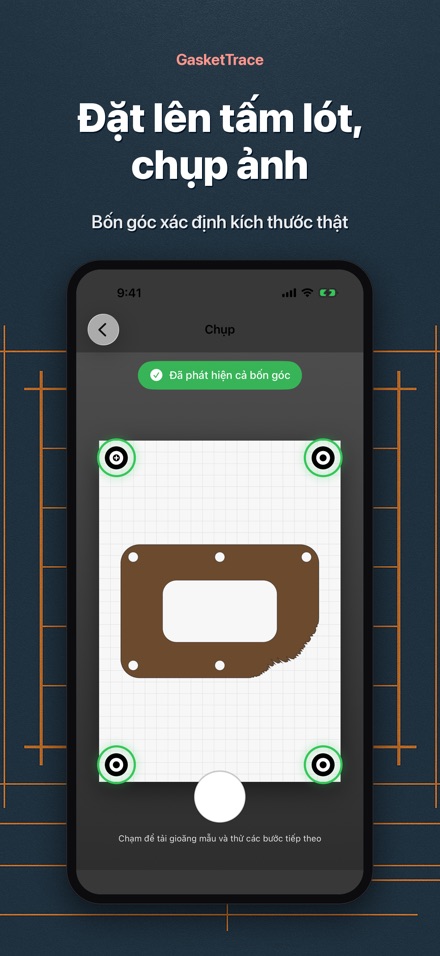

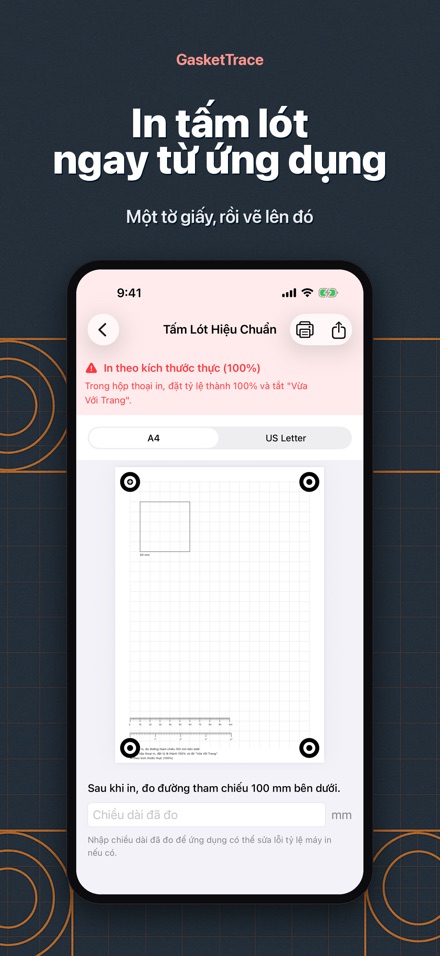

Tấm lót hiệu chuẩn đã in, không phải phỏng đoán
GasketTrace cần tấm lót đi kèm được in ở kích thước thật. Đặt miếng đệm cũ lên đó và chụp bốn dấu góc trong khung hình — nhờ đó ứng dụng tính toán tỷ lệ thực và chỉnh phối cảnh.
Mọi lỗ, giữ nguyên vị trí
Đường viền ngoài, đường viền trong và các lỗ bu lông được nhận diện và tách riêng tự động. Mỗi lỗ giữ nguyên tâm và đường kính, để bạn có thể đối chiếu khoảng cách giữa các lỗ với chi tiết thật trước khi cắt.

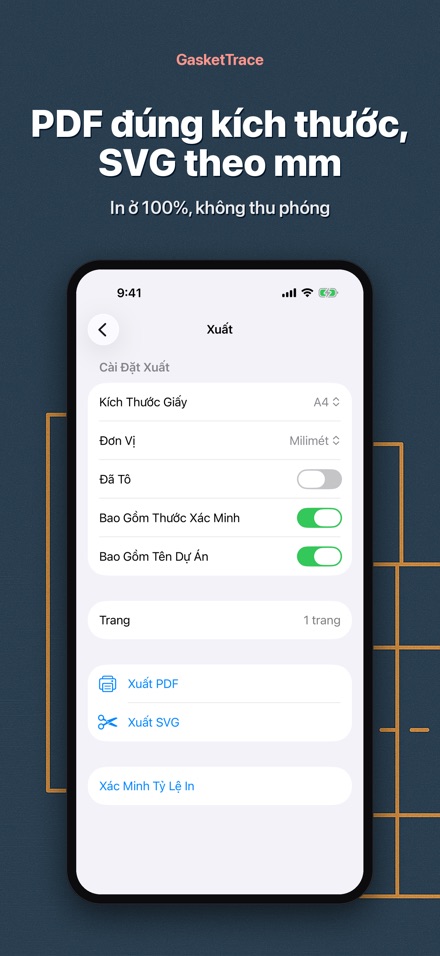

In ở 100% — và tự kiểm tra
Xuất PDF ở kích thước thật trên khổ A4 hoặc US Letter; hình lớn hơn một tờ được chia thành nhiều trang có phần chồng lấp và dấu căn chỉnh. Mỗi tờ có một thước kiểm tra — đo bằng thước thật để biết ngay máy in có thay đổi tỷ lệ trang hay không.
Hoặc gửi đến máy
Xuất SVG theo milimét cho Cricut, máy cắt laser, Illustrator, Inkscape hoặc CAD. Đường viền ngoài, đường viền trong và các lỗ xuất ra dưới dạng đường khép kín, sẵn sàng để cắt hoặc nhập.
Mua một lần, hoàn toàn ngoại tuyến
Không tài khoản, không đăng nhập, không tải lên. Ảnh và mẫu không bao giờ rời khỏi điện thoại của bạn. Mua một lần — không thuê bao, không phí phát sinh.
Gioăng bạn cần đã ngừng sản xuất ba mươi năm, hoặc chiếc trên tay bạn bị rách đôi khi tháo nắp. GasketTrace biến ảnh chụp phần còn lại thành mẫu cắt đúng kích thước thật, sẵn sàng để in — ngay cả khi thiếu một mảnh.

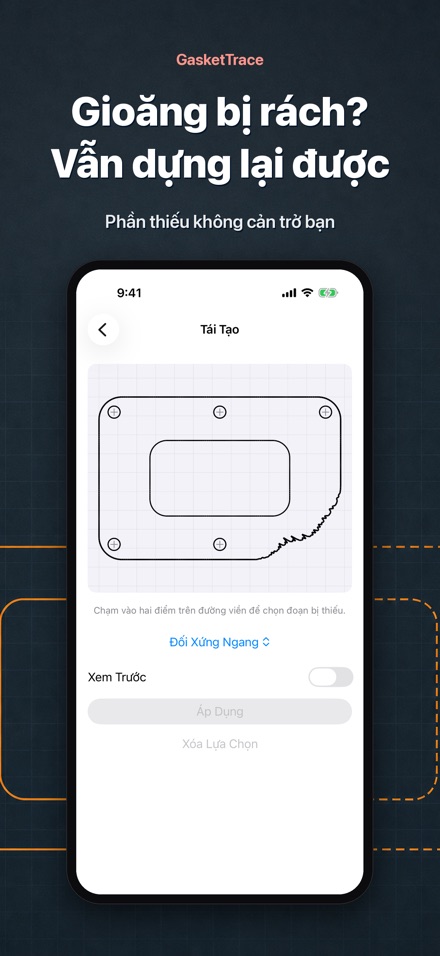

Dựng lại phần bị rách mất
Đây chính là điểm khác biệt của GasketTrace: đánh dấu đoạn bị thiếu và để ứng dụng dựng lại — đối xứng trái-phải, trên-dưới, quanh một trục do bạn chọn, hoặc bằng một đường cong mượt nối hai đầu bị rách. Các phần được dựng lại hiển thị bằng màu khác và luôn được đánh dấu là ước tính, cả trong ứng dụng lẫn trong tệp xuất ra. Không gì được tự động điền vào nếu bạn chưa xác nhận.

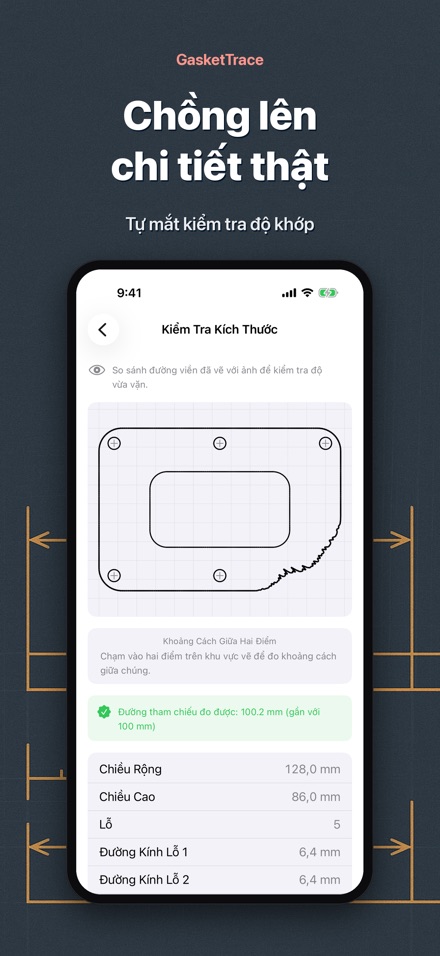

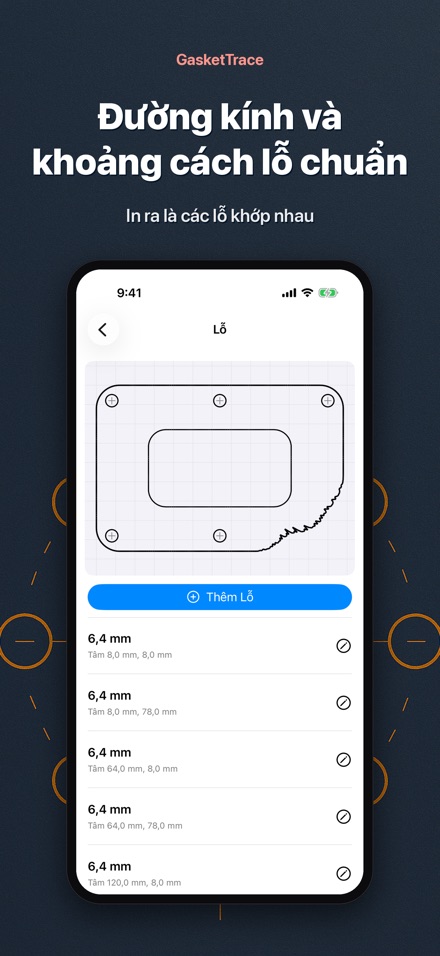

Tìm mọi lỗ, giữ đúng vị trí
Đường viền ngoài, các lỗ bên trong và lỗ bắt bu-lông được tự động nhận diện và tách riêng. Mỗi lỗ giữ nguyên tâm và đường kính, giúp bạn đối chiếu khoảng cách giữa các lỗ với chi tiết thật trước khi cắt.

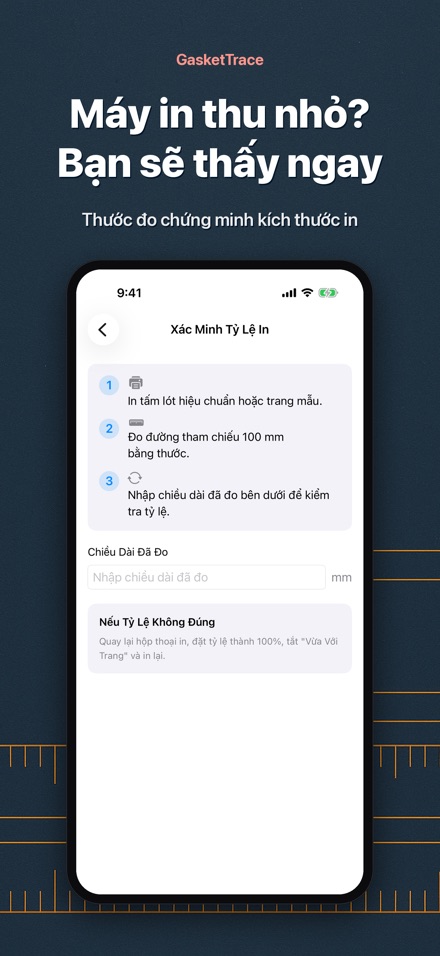

In đúng kích thước thật — và tự kiểm tra
In tấm lót hiệu chỉnh đi kèm ứng dụng, đặt gioăng cũ lên trên, rồi chụp ảnh sao cho cả bốn dấu góc đều nằm trong khung hình. GasketTrace hiệu chỉnh phối cảnh và tính tỷ lệ thật từ các dấu đó. Xuất PDF ở 100% kích thước trên khổ A4 hoặc US Letter; hình lớn hơn một trang sẽ được chia thành nhiều trang có phần chồng và dấu canh chỉnh. Mỗi trang đều in sẵn thước kiểm tra 100 mm và 4 inch — đo bằng thước thật, bạn sẽ biết ngay máy in có co giãn trang hay không. GasketTrace không đưa ra một con số sai số cố định nào — chiếc thước kiểm tra này chính là cách để bạn tự xác nhận kết quả mỗi lần.
Hoặc gửi cho máy cắt
Xuất SVG theo đơn vị milimét cho Cricut, Silhouette, máy cắt laser, Illustrator, Inkscape hoặc CAD. Đường viền ngoài, viền trong và các lỗ đều xuất ra dưới dạng đường dẫn khép kín.

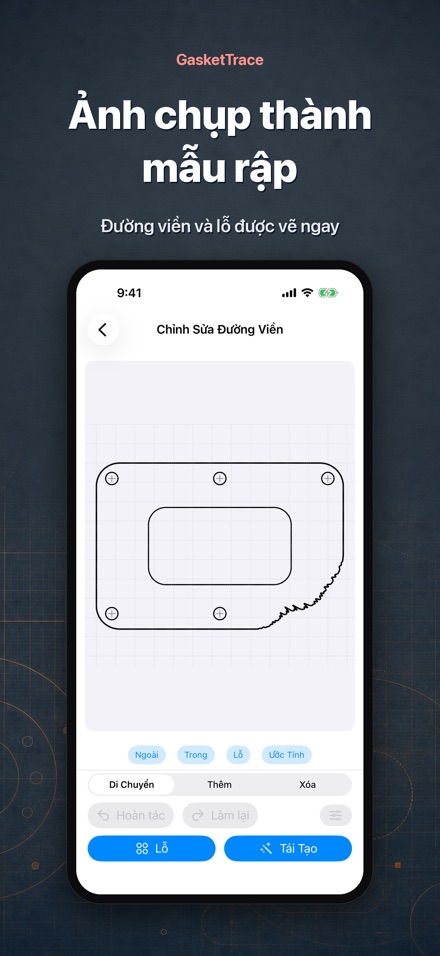

Chỉnh sửa mọi thứ
Di chuyển, thêm hoặc xóa điểm. Chuyển một chuỗi điểm thành đường thẳng hoặc cung tròn. Thêm một lỗ mà camera bỏ sót, hoặc xóa một bóng đổ bị nhầm là lỗ. Nhập đường kính chính xác khi bạn đã biết.

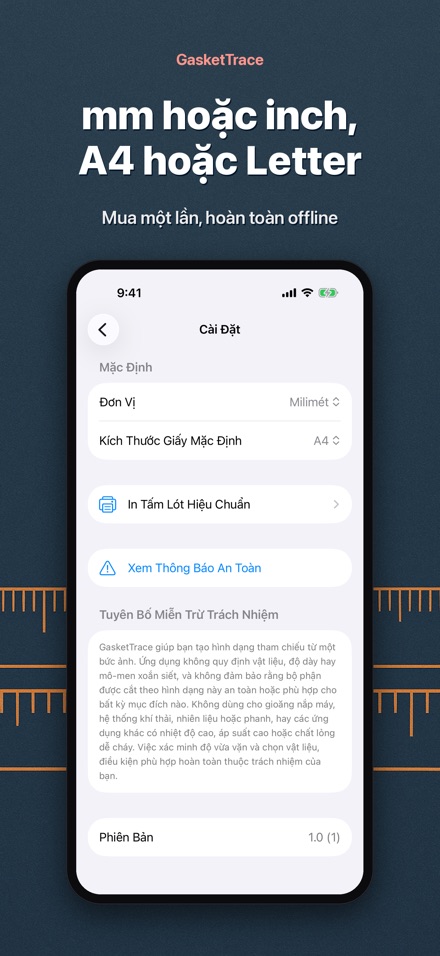

Mọi thứ chỉ nằm trên điện thoại
Không cần tài khoản, không đăng nhập, không tải lên. Ảnh và mẫu cắt không bao giờ rời khỏi thiết bị. Mua một lần, không đăng ký, không giới hạn số lần xuất.
Bạn cần chuẩn bị
Tấm lót hiệu chỉnh đã in (có sẵn dạng PDF trong ứng dụng) và một mặt phẳng. Không có tấm lót, GasketTrace không thể tính được kích thước thật.
Phù hợp cho
Gioăng phẳng cắt tay từ giấy, sợi, nút chai hoặc cao su — nắp động cơ, vỏ hộp số, bơm, động cơ nhỏ, máy nén khí, máy nông nghiệp và làm vườn, xe máy cổ và ô tô cổ điển.
Không phù hợp cho
Không dùng cho gioăng nắp máy, hệ thống xả, nhiên liệu hoặc phanh, hay bất kỳ bộ phận nào chịu áp suất cao, nhiệt độ cao hoặc chất lỏng nguy hiểm. GasketTrace chỉ giúp bạn tạo ra hình dạng. Ứng dụng không chọn vật liệu, độ dày hay lực siết, và không chứng nhận một chi tiết là an toàn khi sử dụng.
