GasketTrace கேஸ்கெட் மாதிரி

உங்களுக்குத் தேவையான கேஸ்கெட் முப்பது ஆண்டுகளாக தயாரிக்கப்படவில்லை, அல்லது உங்கள் கையில் உள்ளது மூடியை கழற்றும்போது இரண்டாகக் கிழிந்துவிட்டது. மீதமுள்ள பகுதியின் புகைப்படத்தை அச்சிடத் தயாரான, உண்மை அளவிலான வெட்டு மாதிரியாக GasketTrace மாற்றுகிறது — ஒரு பகுதி இல்லாவிட்டாலும் கூட.

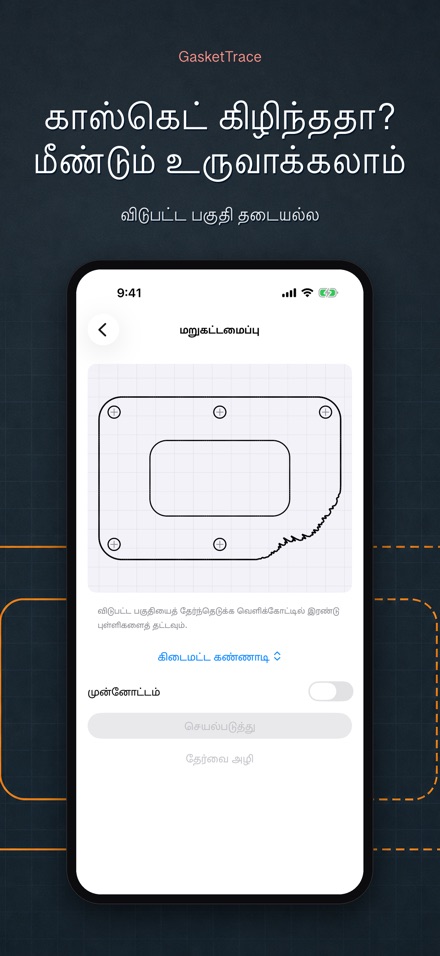

விடுபட்ட பகுதியை மீண்டும் உருவாக்குங்கள்
இதுவே GasketTrace-ஐ வேறுபடுத்துகிறது: விடுபட்ட பகுதியைக் குறித்து அதை மீண்டும் உருவாக்கச் செய்யுங்கள் — இடது-வலது கண்ணாடி போல, மேல்-கீழ், நீங்கள் தேர்ந்தெடுக்கும் அச்சைச் சுற்றி, அல்லது கிழிந்த இரு முனைகளையும் இணைக்கும் மென்மையான வளைவாக. மீண்டும் உருவாக்கப்பட்ட பகுதிகள் வேறு நிறத்தில் காட்டப்பட்டு, ஆப்பிலும் ஏற்றுமதி செய்யப்பட்ட கோப்பிலும் "மதிப்பிடப்பட்டது" எனக் குறிக்கப்பட்டே இருக்கும். உங்கள் ஒப்புதல் இல்லாமல் எதுவும் தானாக நிரப்பப்படாது.

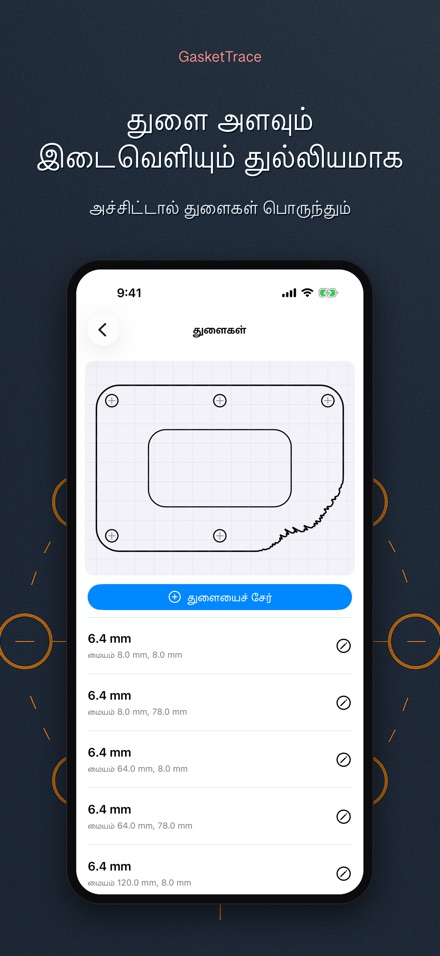

ஒவ்வொரு துளையையும் கண்டறியுங்கள், நிலையைப் பாதுகாக்கவும்

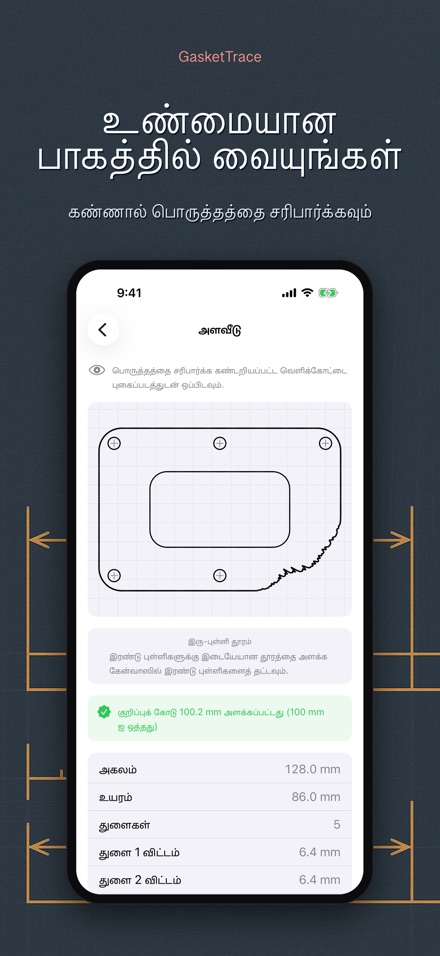

வெளிக்கோடு, உள் திறப்புகள் மற்றும் போல்ட் துளைகள் தானாகக் கண்டறியப்பட்டு ஒன்றிலிருந்து ஒன்று பிரிக்கப்படுகின்றன. ஒவ்வொரு துளையும் அதன் மையத்தையும் விட்டத்தையும் தக்கவைக்கிறது, எனவே வெட்டுவதற்கு முன் உண்மையான பாகத்துடன் துளைகளுக்கிடையேயான தூரத்தைச் சரிபார்க்கலாம்.

உண்மை அளவில் அச்சிடுங்கள் — நீங்களே சரிபார்க்கவும்

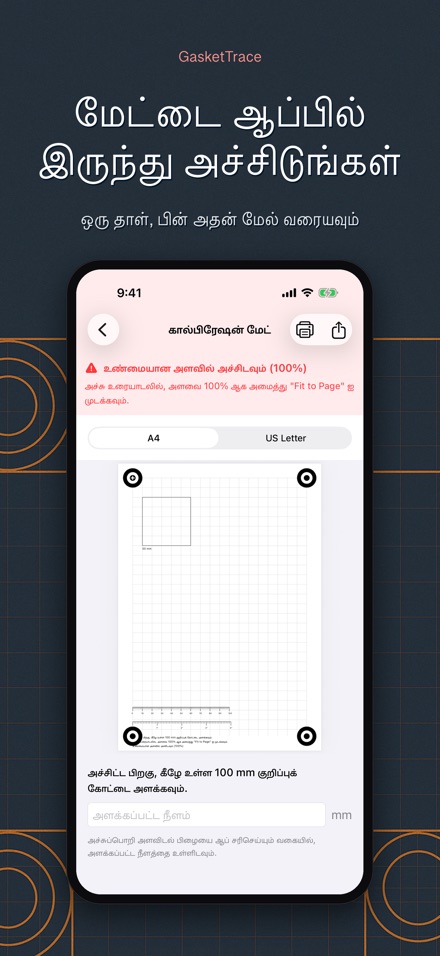

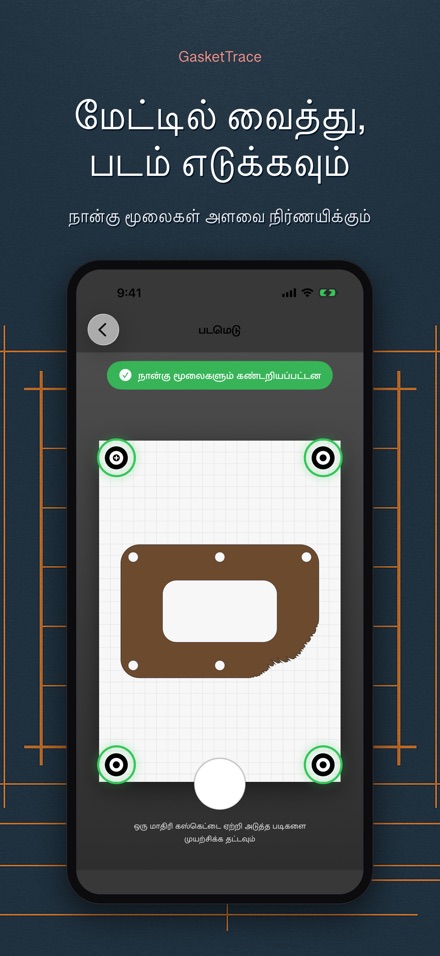

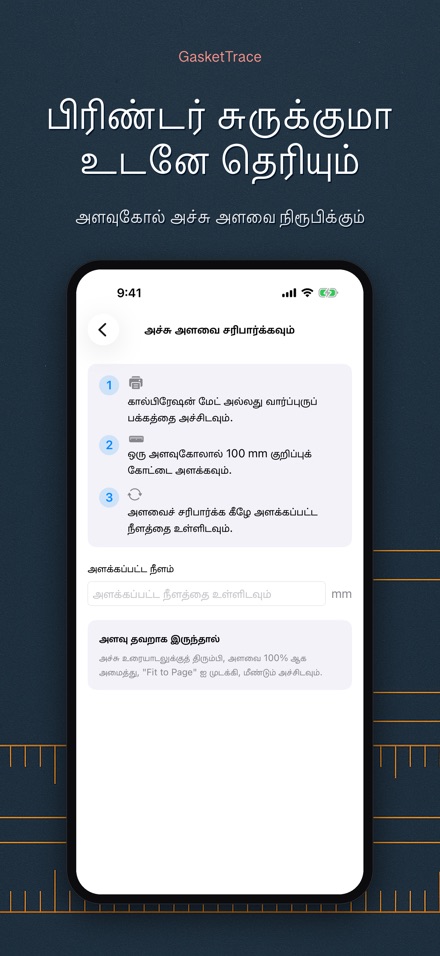

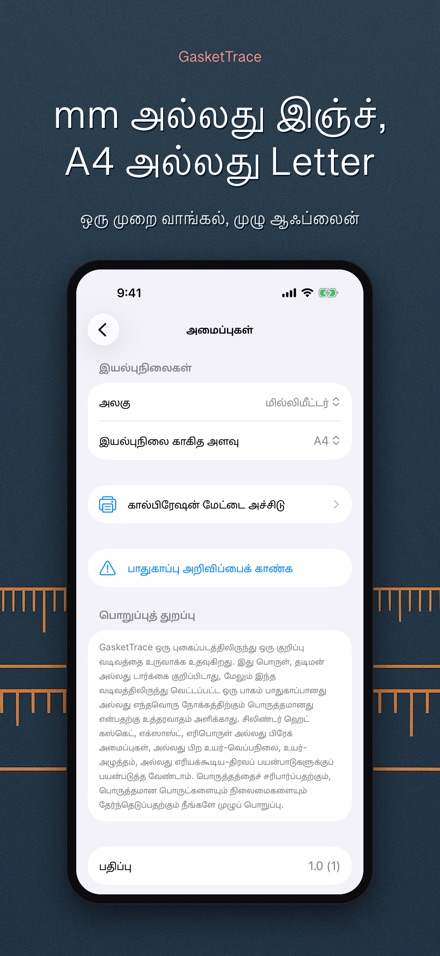

ஆப்புடன் வரும் கால்பரேஷன் மேட்டை அச்சிடுங்கள், அதன் மேல் பழைய கேஸ்கெட்டை வையுங்கள், நான்கு மூலை குறிகளும் சட்டகத்தில் வரும்படி புகைப்படம் எடுக்கவும். GasketTrace கோணத்தைச் சரிசெய்து குறிகளிலிருந்து உண்மையான அளவைக் கணக்கிடுகிறது. A4 அல்லது US லெட்டரில் 100% அளவில் PDF ஏற்றுமதி செய்யுங்கள்; ஒரு தாளை விட பெரிய வடிவங்கள் மேலெழுதலுடனும் சீரமைப்பு குறிகளுடனும் பல பக்கங்களாகப் பிரிக்கப்படும். ஒவ்வொரு தாளிலும் 100mm மற்றும் 4 அங்குல சரிபார்ப்பு அளவுகோல் அச்சிடப்பட்டிருக்கும் — அதை உண்மையான அளவுகோலால் அளந்து உங்கள் அச்சுப்பொறி பக்கத்தின் அளவை மாற்றியதா என்பதை உடனே அறியலாம். GasketTrace ஒரு நிலையான துல்லிய எண்ணைக் கூறாது — இந்த சரிபார்ப்பு அளவுகோல்தான் ஒவ்வொரு முறையும் நீங்களே முடிவை உறுதிப்படுத்தும் வழி.

அல்லது இயந்திரத்திற்கு அனுப்புங்கள்
Cricut, Silhouette, லேசர் கட்டர், Illustrator, Inkscape அல்லது CAD-க்காக மில்லிமீட்டரில் SVG ஏற்றுமதி செய்யுங்கள். வெளிக்கோடு, உள்கோடுகள் மற்றும் துளைகள் மூடிய பாதைகளாக வெளிவரும்.

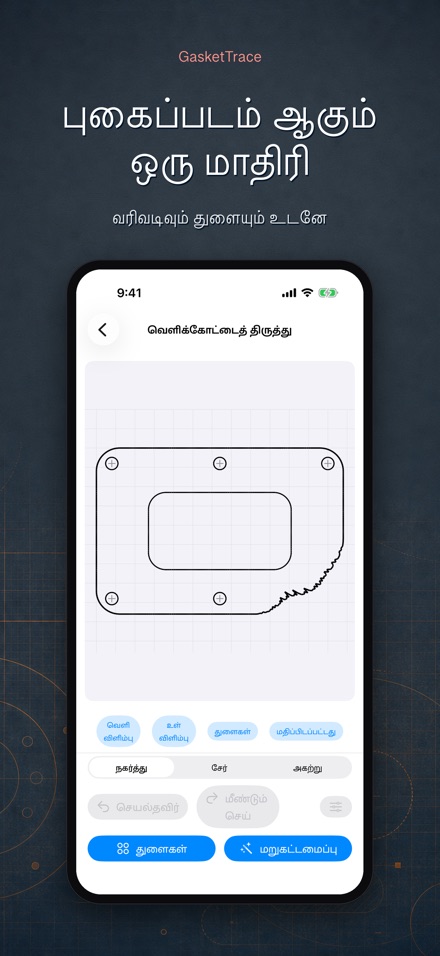

எதையும் திருத்துங்கள்
புள்ளிகளை நகர்த்தவும், சேர்க்கவும் அல்லது நீக்கவும். புள்ளிகளின் தொடரை நேர்கோடு அல்லது வளைவாக மாற்றவும். கேமரா தவறவிட்ட துளையைச் சேர்க்கவும், அல்லது தவறாக துளையாக அடையாளம் காணப்பட்ட நிழலை நீக்கவும். விட்டம் தெரிந்தால் துல்லியமான மதிப்பைத் தட்டச்சு செய்யவும்.

எல்லாம் உங்கள் தொலைபேசியிலேயே இருக்கும்
கணக்கு இல்லை, உள்நுழைவு இல்லை, பதிவேற்றம் இல்லை. புகைப்படங்களும் மாதிரிகளும் சாதனத்தை விட்டு ஒருபோதும் வெளியேறாது. ஒரே முறை வாங்குதல், சந்தா இல்லை, ஏற்றுமதி வரம்பு இல்லை.

உங்களுக்குத் தேவையானது
அச்சிடப்பட்ட கால்பரேஷன் மேட் (ஆப்பில் PDF ஆக சேர்க்கப்பட்டுள்ளது) மற்றும் ஒரு தட்டையான மேற்பரப்பு. மேட் இல்லாமல் GasketTrace உண்மையான அளவைக் கணக்கிட முடியாது.

எதற்குப் பொருத்தமானது
காகிதம், ஃபைபர், கார்க் அல்லது ரப்பர் தாளிலிருந்து கையால் வெட்டப்படும் தட்டையான கேஸ்கெட்டுகள் — இன்ஜின் மூடிகள், கியர் பெட்டிகள், பம்புகள், சிறு இன்ஜின்கள், காம்ப்ரசர்கள், விவசாய மற்றும் தோட்ட இயந்திரங்கள், கிளாசிக் மோட்டார் சைக்கிள்கள் மற்றும் கிளாசிக் கார்கள்.

எதற்குப் பொருந்தாது
சிலிண்டர் ஹெட் கேஸ்கெட்டுகள், எக்சாஸ்ட், எரிபொருள் அல்லது பிரேக் அமைப்புகளுக்கு அல்ல, அதிக அழுத்தம், அதிக வெப்பநிலை அல்லது ஆபத்தான திரவங்களைக் கையாளும் எதற்கும் அல்ல. GasketTrace ஒரு வடிவத்தை உருவாக்க உதவுகிறது. இது பொருள், தடிமன் அல்லது இறுக்கும் முறுக்கை தேர்ந்தெடுக்காது, ஒரு பாகம் பயன்பாட்டிற்குப் பாதுகாப்பானது என்று உறுதி செய்யாது.
