GasketTrace: 개스킷 도면 제작

구하려는 개스킷이 단종된 지 30년이 지났거나, 손에 있는 것이 커버를 뜯을 때 반으로 찢어졌다면 — GasketTrace는 남은 조각의 사진 한 장을 인쇄 가능한 실물 크기 재단 패턴으로 바꿔줍니다. 일부가 없어졌어도 괜찮습니다.

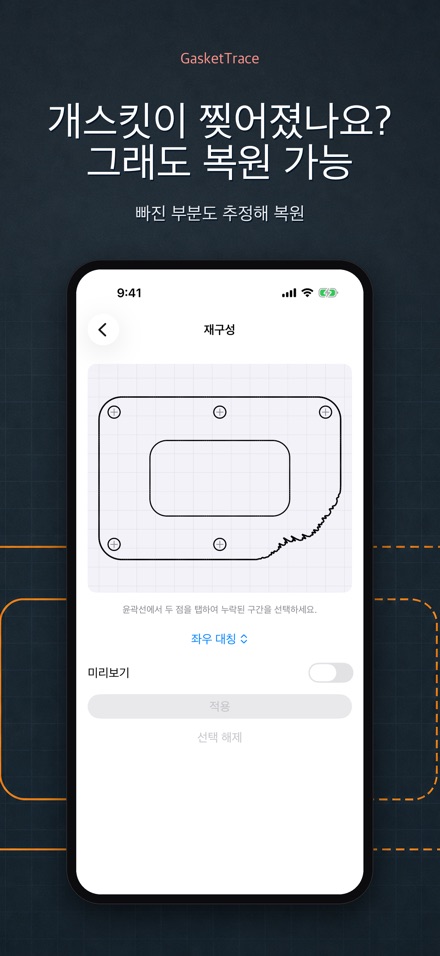

찢어져 없는 부분을 복원
이것이 GasketTrace의 핵심입니다. 없어진 구간을 표시하면 좌우 대칭, 상하 대칭, 원하는 축을 기준으로 한 대칭, 또는 끊어진 두 끝을 잇는 매끄러운 곡선으로 복원할 수 있습니다. 복원된 부분은 앱과 내보낸 파일 모두에서 다른 색으로 표시되고 항상 '추정'으로 표시됩니다. 사용자가 승인하지 않으면 아무것도 자동으로 채워지지 않습니다.

모든 구멍을 찾고 위치를 그대로 유지

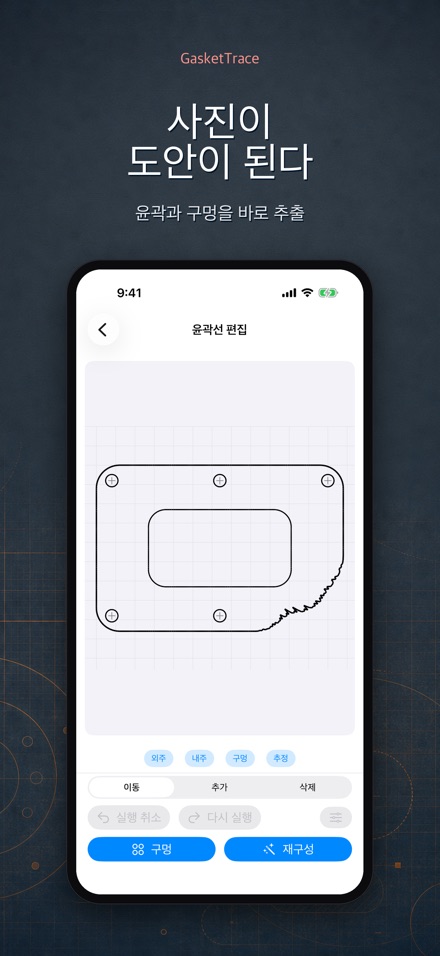

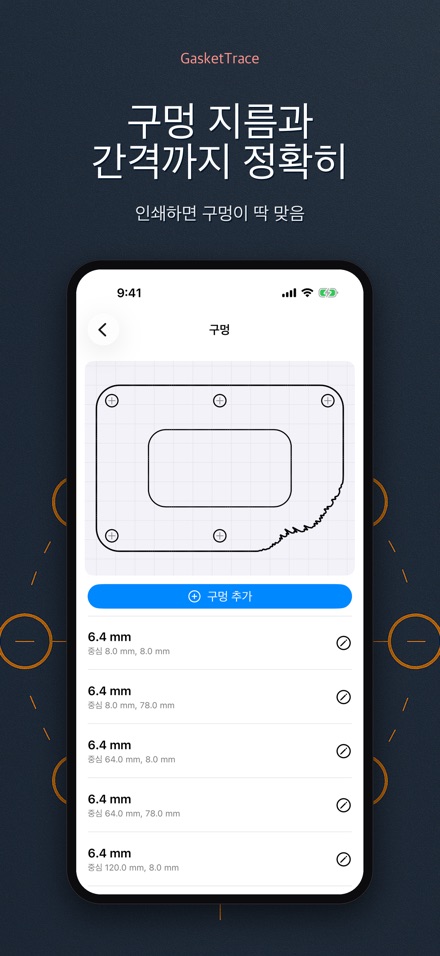

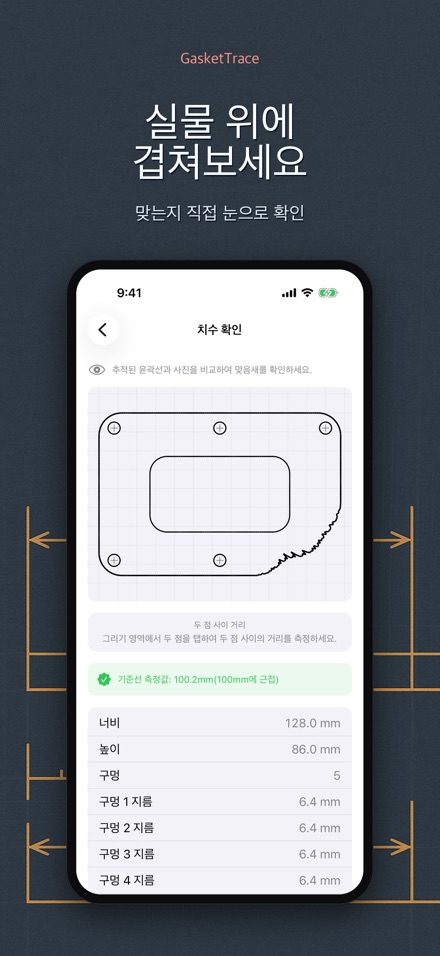

외곽선, 내부 개구부, 볼트 구멍이 자동으로 인식되어 각각 분리됩니다. 모든 구멍은 중심점과 지름을 유지하므로, 자르기 전에 실물과 구멍 간격을 대조할 수 있습니다.

실물 크기로 인쇄하고 직접 검증

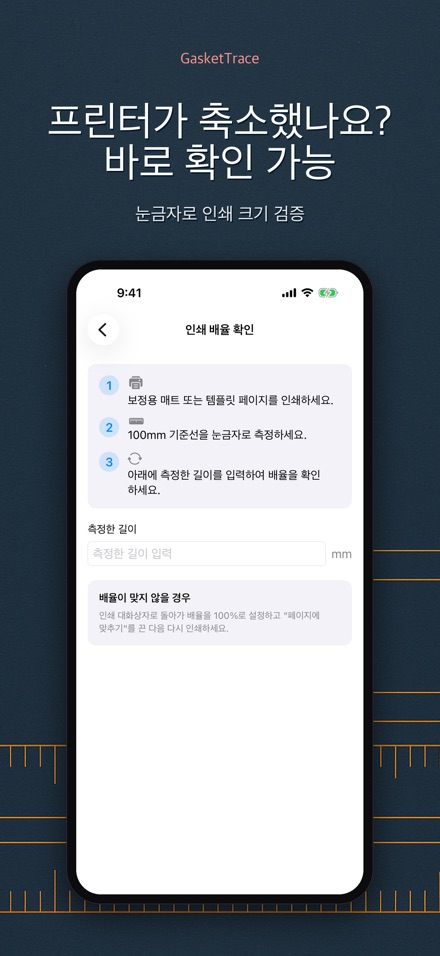

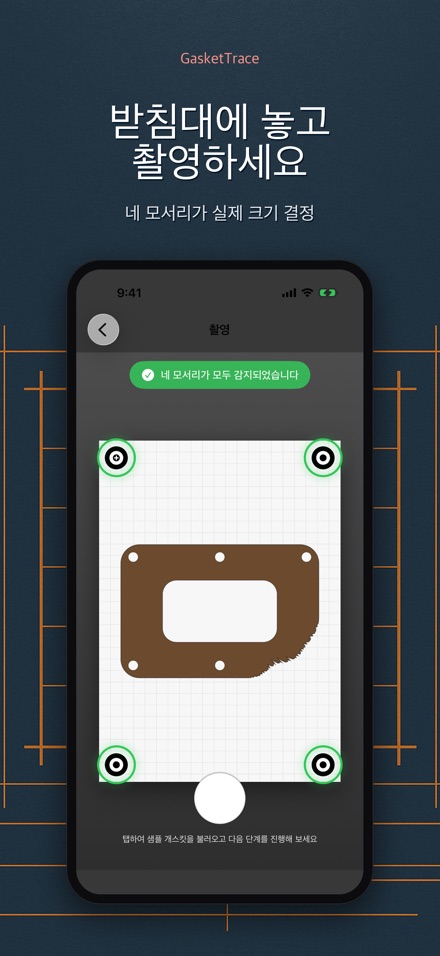

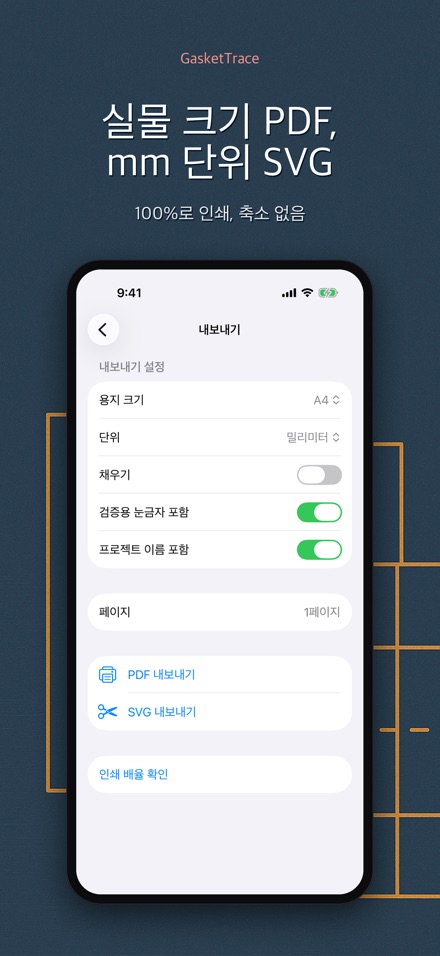

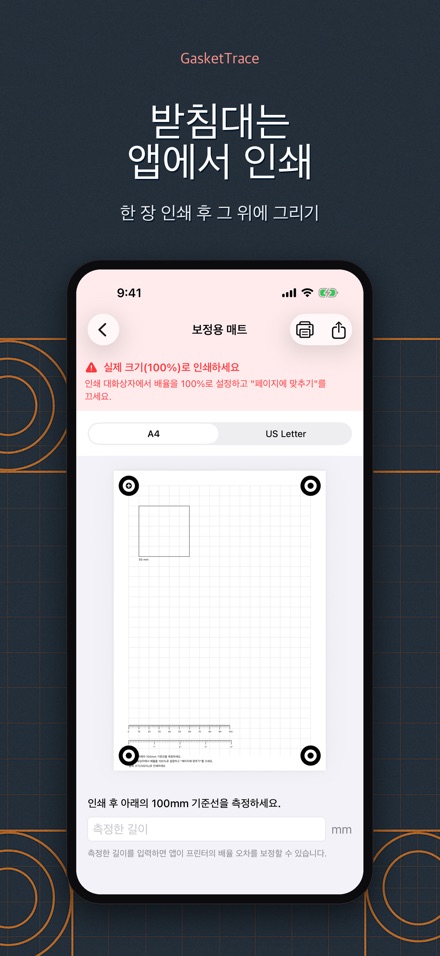

앱에 포함된 보정용 매트를 인쇄하고 그 위에 낡은 개스킷을 올린 뒤, 네 모서리 마커가 모두 보이도록 촬영합니다. GasketTrace가 원근을 보정하고 마커를 기준으로 실제 축척을 계산합니다. A4 또는 US 레터 용지에 100% 크기로 PDF를 내보낼 수 있으며, 한 장에 들어가지 않는 큰 도형은 겹침과 정렬 표시가 있는 여러 페이지로 나뉩니다. 모든 시트에는 100mm와 4인치 검증용 눈금자가 인쇄되어 있어, 실제 자로 재보기만 하면 프린터가 축소·확대했는지 바로 알 수 있습니다. GasketTrace는 고정된 오차 수치를 제시하지 않으며, 이 검증용 눈금자가 매번 결과를 직접 확인하는 방법입니다.

또는 기계로 전송
Cricut, Silhouette, 레이저 커터, Illustrator, Inkscape, CAD를 위한 밀리미터 단위 SVG를 내보낼 수 있습니다. 외곽선, 내부 윤곽, 구멍이 모두 닫힌 경로로 출력됩니다.

무엇이든 편집 가능
점을 이동, 추가, 삭제할 수 있습니다. 연속된 점을 직선이나 호로 변환할 수 있습니다. 카메라가 놓친 구멍을 추가하거나, 그림자를 구멍으로 잘못 인식한 경우 삭제할 수 있습니다. 지름을 알고 있다면 직접 정확한 값을 입력할 수 있습니다.

모든 것이 스마트폰 안에서만

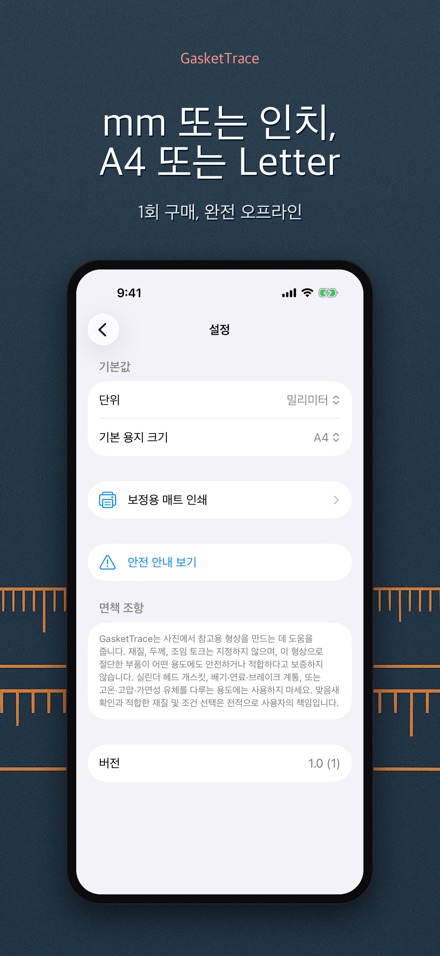

계정도, 로그인도, 업로드도 필요 없습니다. 사진과 패턴은 기기 밖으로 나가지 않습니다. 1회 구매, 구독 없음, 내보내기 횟수 제한 없음.

필요한 것
앱에서 인쇄할 수 있는 보정용 매트(PDF)와 평평한 바닥. 매트가 없으면 GasketTrace는 실물 크기를 계산할 수 없습니다.

적합한 용도
종이, 섬유, 코르크, 고무 시트에서 손으로 잘라 만드는 평면 개스킷 — 엔진 커버, 기어 케이스, 펌프, 소형 엔진, 컴프레서, 농기계·정원 기계, 클래식 오토바이와 클래식카.

적합하지 않은 용도
실린더 헤드 개스킷, 배기·연료·브레이크 계통, 고압·고온·위험 물질을 다루는 부위에는 사용하지 마세요. GasketTrace는 형태 제작을 도와줄 뿐이며, 재질·두께·조임 토크를 선택하거나 부품의 안전성을 보증하지 않습니다.
