GasketTrace šablona těsnění

Vyfotografujte roztrženou nebo již nevyráběnou těsnicí vložku a získejte řezací šablonu ve skutečné velikosti — dokonce i chybějící část lze rekonstruovat.

Stáhnout v App Store

iOS¥1500OfflineNo tracking

Snímky obrazovky

Funkce

Zrekonstruujte utrženou část

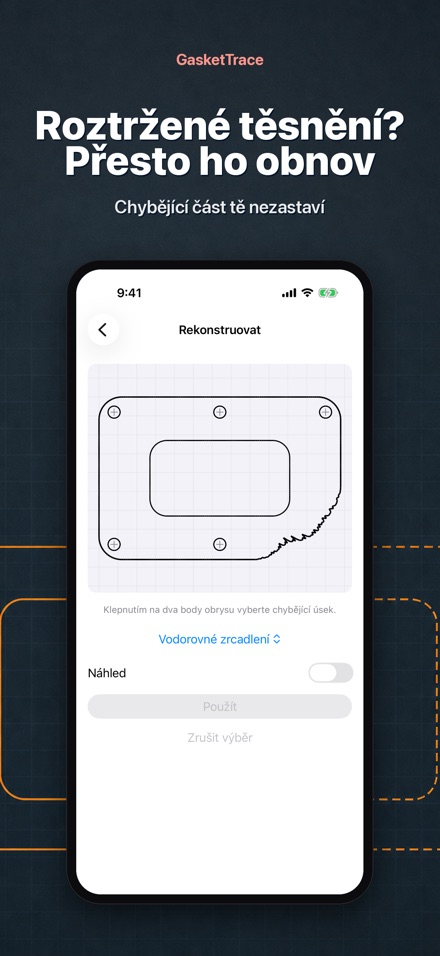

Označte chybějící úsek a nechte jej zrekonstruovat: zrcadlově zleva doprava, shora dolů, kolem vámi zvolené osy, nebo jako hladkou křivku spojující oba přetržené konce. Rekonstruované úseky se zobrazují jinou barvou a zůstávají označené jako odhadované, jak v aplikaci, tak v exportovaném souboru. Nic se nedoplní bez vašeho schválení.

Vytištěná kalibrační podložka, ne odhad

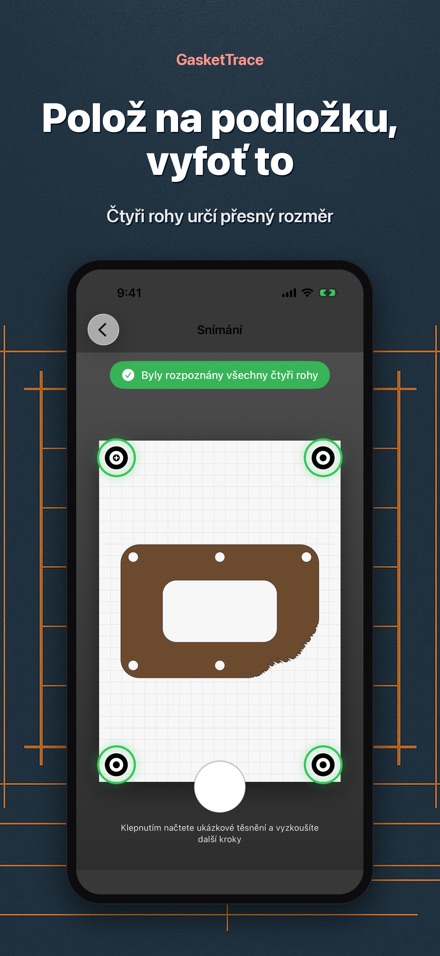

GasketTrace potřebuje přiloženou podložku vytištěnou ve skutečné velikosti. Položte na ni starou těsnicí vložku a vyfotografujte čtyři rohové značky v záběru — takto aplikace vypočítá skutečné měřítko a opraví perspektivu.

Každý otvor se zachovanou pozicí

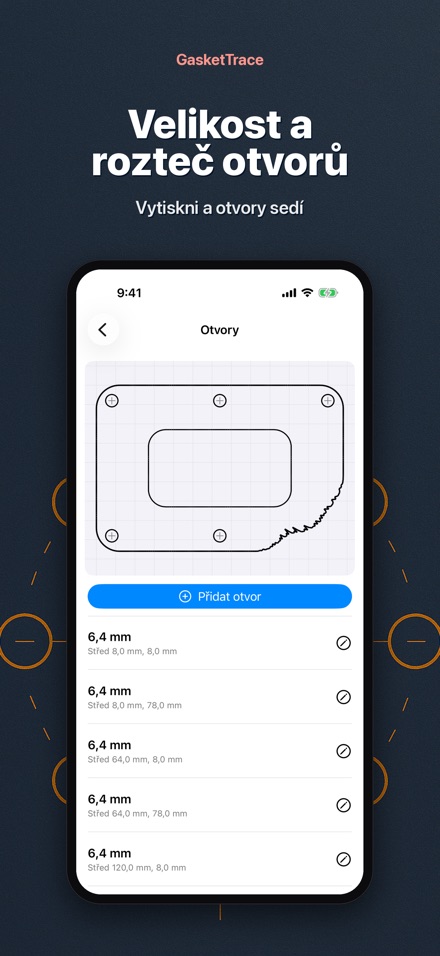

Vnější obrys, vnitřní obrysy a šroubovací otvory se detekují a oddělují automaticky. Každý otvor si zachovává svůj střed a průměr, takže si můžete před řezáním ověřit rozteč otvorů podle skutečného dílu.

Tiskněte na 100 % — a ověřte si to sami

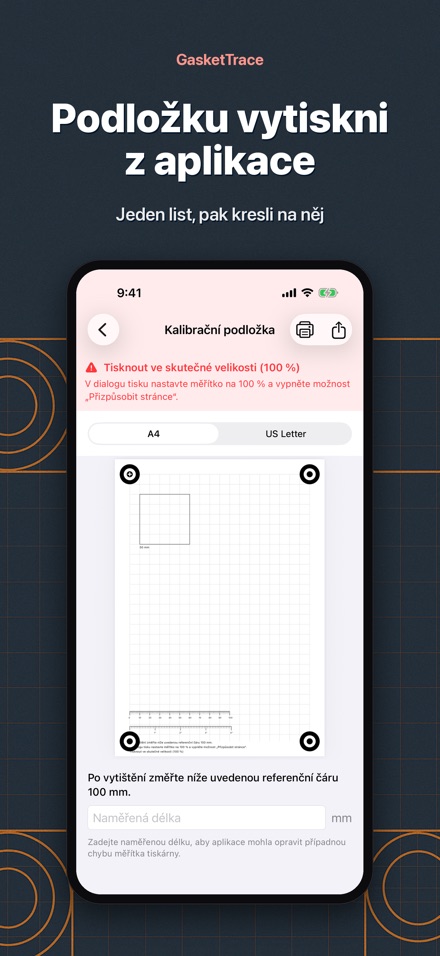

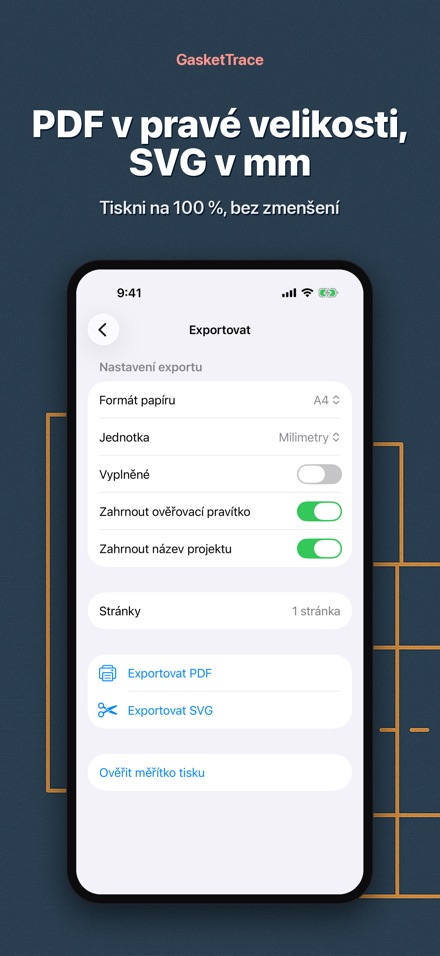

Exportujte PDF ve skutečné velikosti na A4 nebo US Letter; tvary větší než jeden list se rozdělí na více stránek s přesahem a zarovnávacími značkami. Každý list má kontrolní pravítko — změřte ho skutečným pravítkem a hned víte, zda tiskárna stránku přeškálovala.

Nebo pošlete do stroje

Exportujte SVG v milimetrech pro Cricut, laserovou řezačku, Illustrator, Inkscape nebo CAD. Vnější obrys, vnitřní obrysy a otvory vycházejí jako uzavřené cesty, připravené k řezání nebo importu.

Jednorázový nákup, zcela offline

Žádný účet, žádné přihlašování, žádné nahrávání. Fotografie a šablony nikdy neopustí váš telefon. Kupte jednou — žádné předplatné, žádné další poplatky.

Těsnění, které potřebujete, se třicet let nevyrábí, nebo to, co držíte v ruce, se při sundávání krytu roztrhlo na dva kusy. GasketTrace promění fotku toho, co zbylo, ve výřezovou šablonu ve skutečné velikosti, připravenou k tisku — i když část chybí.

Doplňte chybějící část
Tím se GasketTrace liší od ostatních: označte chybějící úsek a nechte ho dopočítat — zrcadlově zleva doprava, shora dolů, kolem osy, kterou si zvolíte, nebo jako hladkou křivku spojující oba přetržené konce. Dopočítané části se zobrazují jinou barvou a zůstávají označené jako odhadované, v aplikaci i v exportovaném souboru. Nic se nedoplní bez vašeho schválení.

Najděte každý otvor, zachovejte jeho polohu
Vnější obrys, vnitřní otvory a otvory pro šrouby se rozpoznávají automaticky a oddělují se od sebe. Každý otvor si udrží svůj střed a průměr, takže si můžete ověřit rozestupy otvorů oproti skutečnému dílu ještě před řezáním.

Tiskněte ve skutečné velikosti — a ověřte si to sami

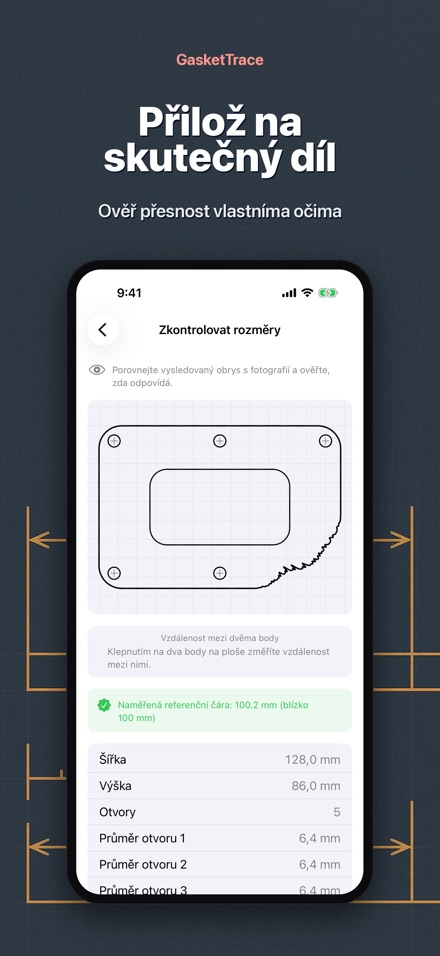

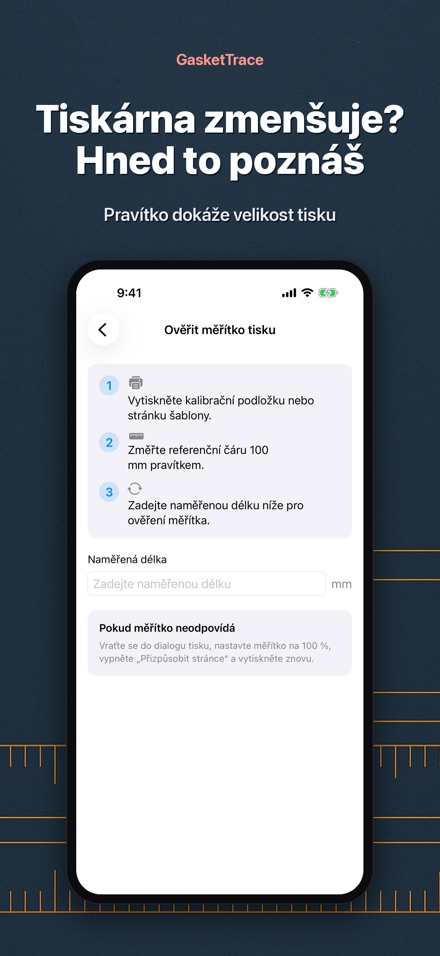

Vytiskněte přiloženou kalibrační podložku, položte na ni staré těsnění a vyfotografujte ho se všemi čtyřmi rohovými značkami v záběru. GasketTrace narovná perspektivu a z těchto značek dopočítá skutečné měřítko. Exportujte PDF ve 100% velikosti na A4 nebo US Letter; tvary větší než jeden list se rozdělí na více stránek s přesahem a značkami pro zarovnání. Každý list má kontrolní pravítko 100 mm a 4 palce — změřte ho skutečným pravítkem a hned poznáte, jestli tiskárna stránku zmenšila. GasketTrace neuvádí pevné číslo přesnosti — toto kontrolní pravítko je způsob, jak si výsledek pokaždé ověříte sami.

Nebo pošlete do stroje

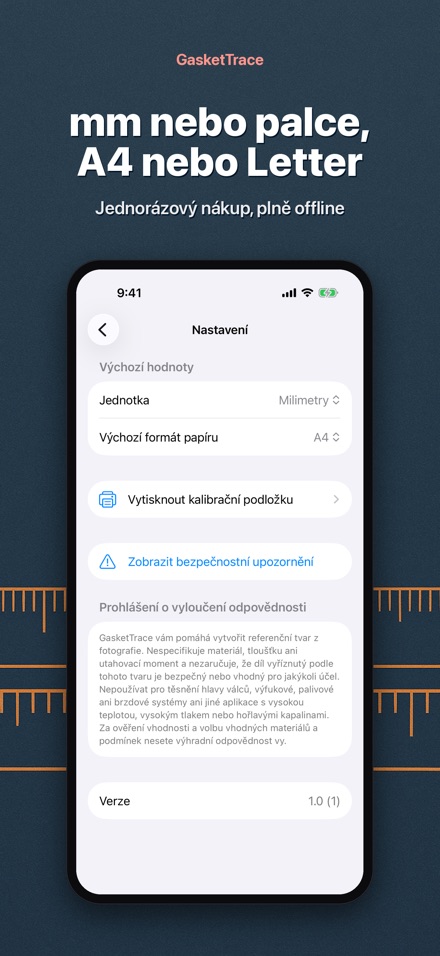

Exportujte SVG v milimetrech pro Cricut, Silhouette, laserovou řezačku, Illustrator, Inkscape nebo CAD. Vnější obrys, vnitřní obrysy a otvory vyjdou jako uzavřené křivky.

Upravte cokoliv

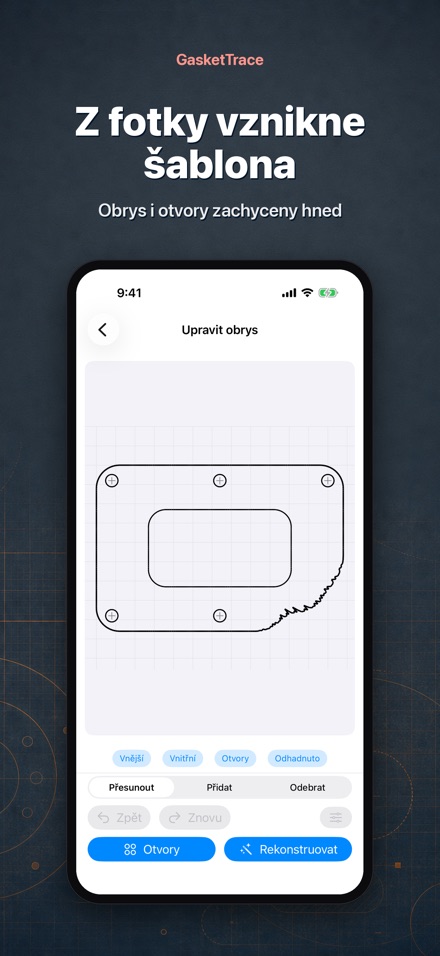

Přesouvejte, přidávejte nebo mažte body. Převeďte řadu bodů na přímku nebo oblouk. Přidejte otvor, který kamera přehlédla, nebo smažte stín mylně rozpoznaný jako otvor. Zadejte přesný průměr, pokud ho znáte.

Vše zůstává v telefonu
Žádný účet, žádné přihlašování, žádné nahrávání. Fotky a šablony nikdy neopustí zařízení. Jednorázový nákup, žádné předplatné, žádný limit exportů.

Co potřebujete
Vytištěnou kalibrační podložku (v aplikaci jako PDF) a rovný povrch. Bez podložky nedokáže GasketTrace vypočítat skutečnou velikost.

K čemu se hodí
Plochá těsnění, která ručně vystřihujete z papíru, vlákna, korku nebo gumy — kryty motoru, převodovky, čerpadla, malé motory, kompresory, zemědělské a zahradní stroje, veteránské motocykly a historická auta.

K čemu se nehodí
Ne pro těsnění hlavy válců, výfukové, palivové nebo brzdové systémy, ani nic s vysokým tlakem, vysokou teplotou nebo nebezpečnými kapalinami. GasketTrace vám pomůže vytvořit tvar. Nevybírá materiál, tloušťku ani utahovací moment a nepotvrzuje, že je díl bezpečný k použití.

Stáhnout v App Store
