GasketTrace: ಗ್ಯಾಸ್ಕೆಟ್GasketTrace: ಗ್ಯಾಸ್ಕೆಟ್
ಹರಿದ ಅಥವಾ ಉತ್ಪಾದನೆ ನಿಲ್ಲಿಸಿದ ಗ್ಯಾಸ್ಕೆಟ್ನ ಫೋಟೋ ತೆಗೆದು ನೈಜ ಗಾತ್ರದ ಕತ್ತರಿಸುವ ಟೆಂಪ್ಲೇಟ್ ಪಡೆಯಿರಿ — ಕಾಣೆಯಾದ ಭಾಗವನ್ನೂ ಪುನರ್ನಿರ್ಮಿಸಬಹುದು.
Download on the App Store
Screenshots
Features
ಹರಿದ ಭಾಗವನ್ನು ಪುನರ್ನಿರ್ಮಿಸಿ
ಕಾಣೆಯಾದ ಭಾಗವನ್ನು ಗುರುತಿಸಿ ಅದನ್ನು ಪುನರ್ನಿರ್ಮಿಸಿ: ಎಡ-ಬಲ ಪ್ರತಿಬಿಂಬ, ಮೇಲು-ಕೆಳಗೆ ಪ್ರತಿಬಿಂಬ, ನೀವು ಆಯ್ಕೆ ಮಾಡಿದ ಅಕ್ಷದ ಸುತ್ತ, ಅಥವಾ ಎರಡು ಮುರಿದ ತುದಿಗಳನ್ನು ಸೇರಿಸುವ ನಯವಾದ ವಕ್ರರೇಖೆಯಾಗಿ. ಪುನರ್ನಿರ್ಮಿಸಿದ ಭಾಗಗಳು ಬೇರೆ ಬಣ್ಣದಲ್ಲಿ ಕಾಣಿಸುತ್ತವೆ ಮತ್ತು ಆ್ಯಪ್ ಹಾಗೂ ರಫ್ತು ಮಾಡಿದ ಫೈಲ್ ಎರಡರಲ್ಲೂ ಯಾವಾಗಲೂ 'ಅಂದಾಜು' ಎಂದು ಗುರುತಿಸಲಾಗುತ್ತದೆ. ನಿಮ್ಮ ಅನುಮೋದನೆ ಇಲ್ಲದೆ ಏನನ್ನೂ ತುಂಬಿಸಲಾಗುವುದಿಲ್ಲ.

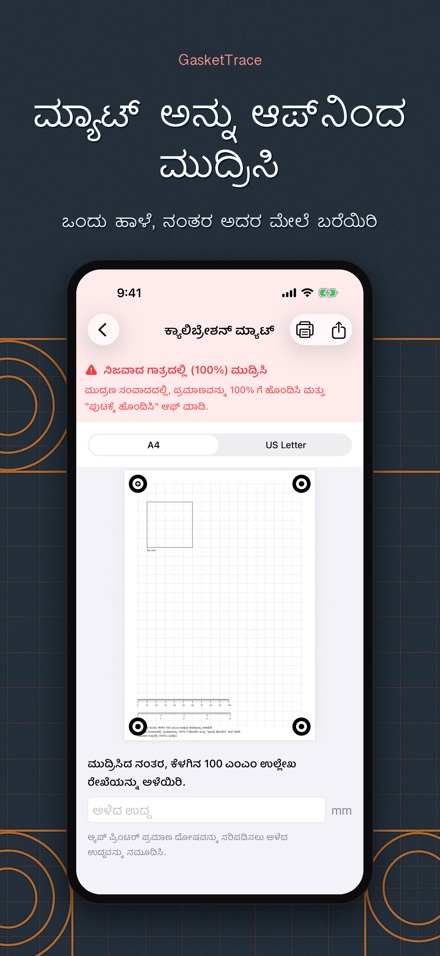

ಮುದ್ರಿತ ಕ್ಯಾಲಿಬ್ರೇಶನ್ ಮ್ಯಾಟ್, ಊಹೆಯಲ್ಲ

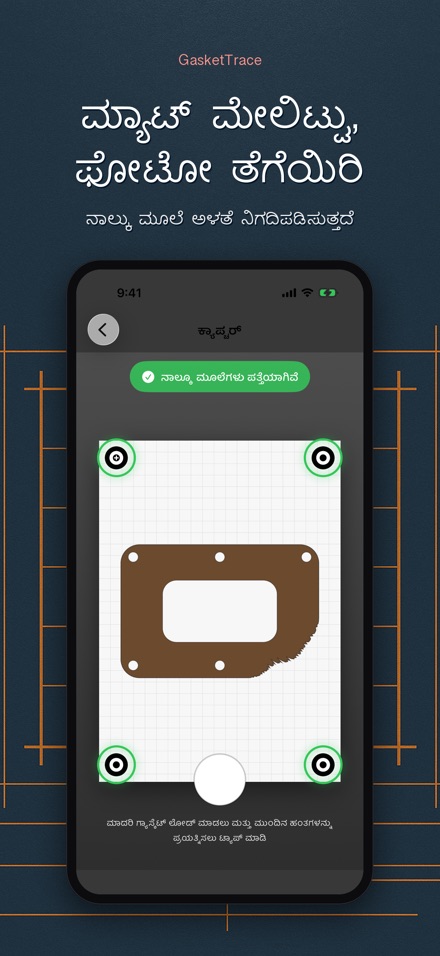

GasketTrace ಗೆ ಆ್ಯಪ್ನೊಂದಿಗೆ ಬರುವ ಮ್ಯಾಟ್ ಅನ್ನು ನೈಜ ಗಾತ್ರದಲ್ಲಿ ಮುದ್ರಿಸುವ ಅಗತ್ಯವಿದೆ. ಹಳೆಯ ಗ್ಯಾಸ್ಕೆಟ್ ಅನ್ನು ಅದರ ಮೇಲೆ ಇರಿಸಿ ಮತ್ತು ನಾಲ್ಕು ಮೂಲೆ ಗುರುತುಗಳನ್ನು ಫ್ರೇಮ್ನಲ್ಲಿ ಇರಿಸಿ ಫೋಟೋ ತೆಗೆಯಿರಿ — ಹೀಗೆ ಆ್ಯಪ್ ನೈಜ ಪ್ರಮಾಣವನ್ನು ಲೆಕ್ಕಹಾಕುತ್ತದೆ ಮತ್ತು ದೃಷ್ಟಿಕೋನವನ್ನು ಸರಿಪಡಿಸುತ್ತದೆ.
ಪ್ರತಿ ರಂಧ್ರ, ಸ್ಥಾನ ಉಳಿಸಿಕೊಂಡು

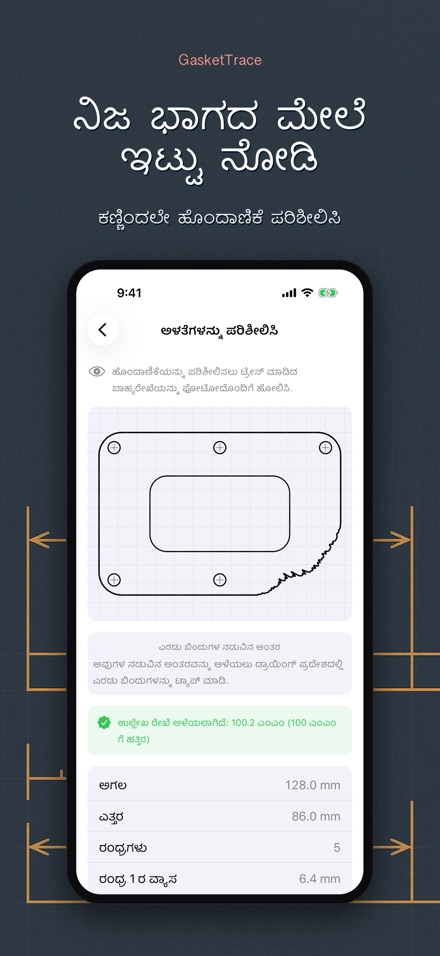

ಹೊರಗಿನ ಬಾಹ್ಯರೇಖೆ, ಒಳಗಿನ ಬಾಹ್ಯರೇಖೆಗಳು ಮತ್ತು ಬೋಲ್ಟ್ ರಂಧ್ರಗಳನ್ನು ಸ್ವಯಂಚಾಲಿತವಾಗಿ ಪತ್ತೆಹಚ್ಚಿ ಬೇರ್ಪಡಿಸಲಾಗುತ್ತದೆ. ಪ್ರತಿ ರಂಧ್ರವು ತನ್ನ ಕೇಂದ್ರ ಮತ್ತು ವ್ಯಾಸವನ್ನು ಉಳಿಸಿಕೊಳ್ಳುತ್ತದೆ, ಇದರಿಂದ ಕತ್ತರಿಸುವ ಮೊದಲು ನೀವು ನೈಜ ಭಾಗದೊಂದಿಗೆ ರಂಧ್ರಗಳ ಅಂತರವನ್ನು ಪರಿಶೀಲಿಸಬಹುದು.

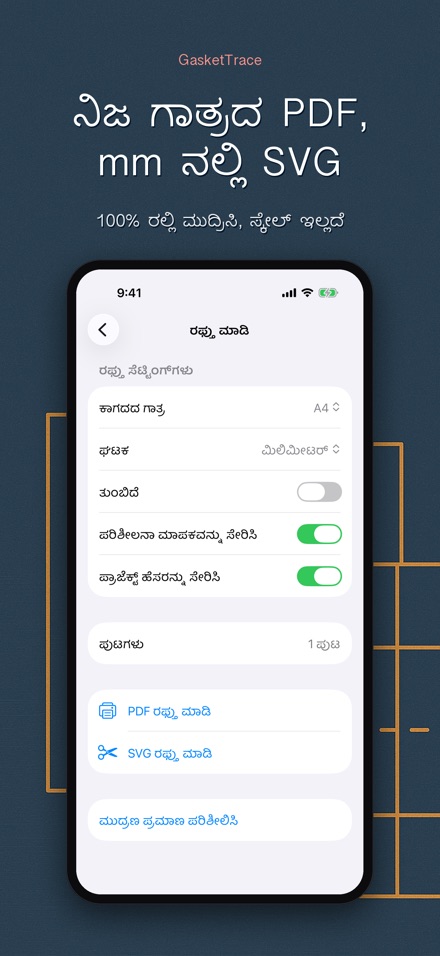

100% ರಲ್ಲಿ ಮುದ್ರಿಸಿ — ಮತ್ತು ನೀವೇ ಪರಿಶೀಲಿಸಿ
A4 ಅಥವಾ US Letter ನಲ್ಲಿ ನೈಜ ಗಾತ್ರದಲ್ಲಿ PDF ರಫ್ತು ಮಾಡಿ; ಒಂದು ಶೀಟ್ಗಿಂತ ದೊಡ್ಡದಾದ ಆಕಾರಗಳು ಅತಿಕ್ರಮಣ ಮತ್ತು ಜೋಡಣೆ ಗುರುತುಗಳೊಂದಿಗೆ ಹಲವಾರು ಪುಟಗಳಾಗಿ ವಿಭಜನೆಗೊಳ್ಳುತ್ತವೆ. ಪ್ರತಿ ಶೀಟ್ನಲ್ಲಿ ಪರಿಶೀಲನಾ ಮಾಪಕ ಇರುತ್ತದೆ — ನೈಜ ಮಾಪಕದಿಂದ ಅಳೆದು ಪ್ರಿಂಟರ್ ಪುಟದ ಪ್ರಮಾಣವನ್ನು ಬದಲಾಯಿಸಿದೆಯೇ ಎಂದು ತಕ್ಷಣ ತಿಳಿಯಿರಿ.
ಅಥವಾ ಯಂತ್ರಕ್ಕೆ ಕಳುಹಿಸಿ
Cricut, ಲೇಸರ್ ಕಟರ್, Illustrator, Inkscape ಅಥವಾ CAD ಗಾಗಿ ಮಿಲಿಮೀಟರ್ಗಳಲ್ಲಿ SVG ರಫ್ತು ಮಾಡಿ. ಹೊರಗಿನ ಬಾಹ್ಯರೇಖೆ, ಒಳಗಿನ ಬಾಹ್ಯರೇಖೆಗಳು ಮತ್ತು ರಂಧ್ರಗಳು ಮುಚ್ಚಿದ ಪಥಗಳಾಗಿ ಹೊರಬರುತ್ತವೆ, ಕತ್ತರಿಸಲು ಅಥವಾ ಆಮದು ಮಾಡಿಕೊಳ್ಳಲು ಸಿದ್ಧವಾಗಿರುತ್ತವೆ.
ಒಂದು ಬಾರಿ ಖರೀದಿ, ಸಂಪೂರ್ಣ ಆಫ್ಲೈನ್
ಯಾವುದೇ ಖಾತೆ ಇಲ್ಲ, ಲಾಗಿನ್ ಇಲ್ಲ, ಅಪ್ಲೋಡ್ ಇಲ್ಲ. ಫೋಟೋಗಳು ಮತ್ತು ಟೆಂಪ್ಲೇಟ್ಗಳು ಎಂದಿಗೂ ನಿಮ್ಮ ಫೋನ್ ಬಿಟ್ಟು ಹೋಗುವುದಿಲ್ಲ. ಒಂದು ಬಾರಿ ಖರೀದಿಸಿ — ಯಾವುದೇ ಚಂದಾದಾರಿಕೆ ಇಲ್ಲ, ಯಾವುದೇ ಹೆಚ್ಚುವರಿ ಶುಲ್ಕವಿಲ್ಲ.

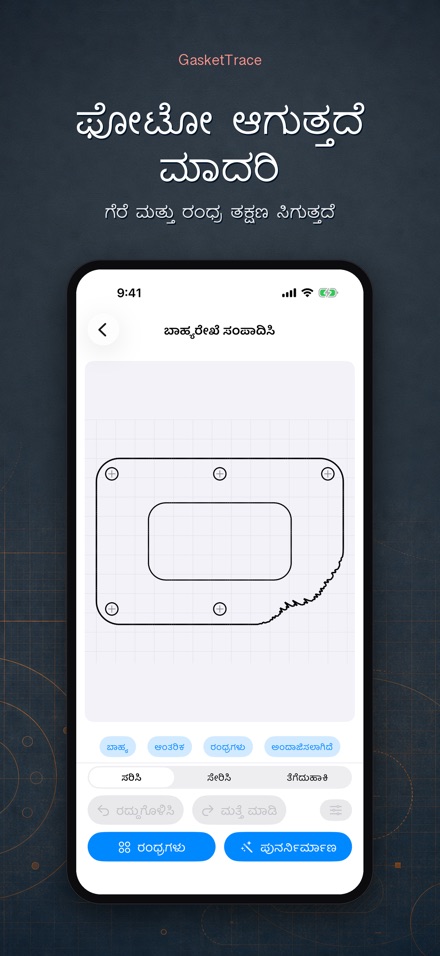

ನಿಮಗೆ ಬೇಕಾದ ಗ್ಯಾಸ್ಕೆಟ್ ಮೂವತ್ತು ವರ್ಷಗಳಿಂದ ತಯಾರಾಗುತ್ತಿಲ್ಲ, ಅಥವಾ ನಿಮ್ಮ ಕೈಯಲ್ಲಿರುವುದು ಕವರ್ ತೆಗೆಯುವಾಗ ಎರಡು ಭಾಗವಾಗಿ ಹರಿದಿದೆ. GasketTrace ಉಳಿದ ಭಾಗದ ಫೋಟೋವನ್ನು ಮುದ್ರಣಕ್ಕೆ ಸಿದ್ಧವಾದ, ನಿಜ ಗಾತ್ರದ ಕಟ್ಟಿಂಗ್ ಟೆಂಪ್ಲೇಟ್ ಆಗಿ ಪರಿವರ್ತಿಸುತ್ತದೆ — ಒಂದು ಭಾಗ ಕಾಣೆಯಾಗಿದ್ದರೂ ಸಹ.

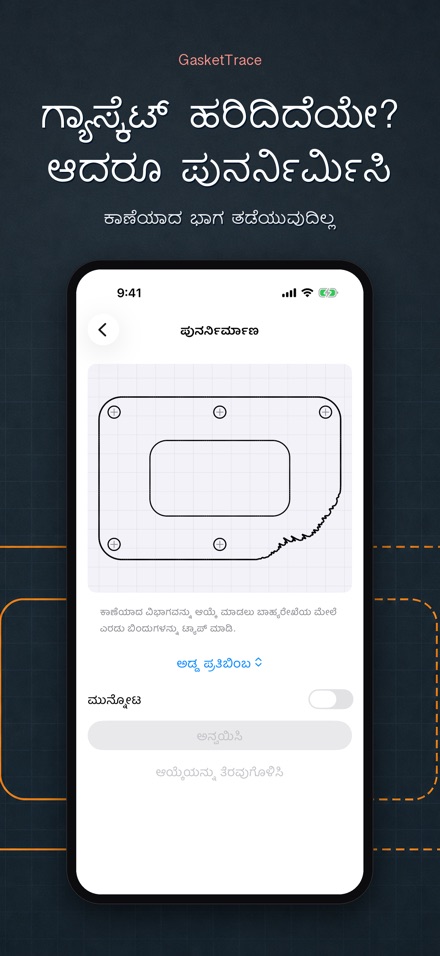

ಕಾಣೆಯಾದ ಭಾಗವನ್ನು ಮರುನಿರ್ಮಾಣ ಮಾಡಿ
ಇದೇ GasketTrace ಅನ್ನು ವಿಶಿಷ್ಟಗೊಳಿಸುತ್ತದೆ: ಕಾಣೆಯಾದ ಭಾಗವನ್ನು ಗುರುತಿಸಿ ಮತ್ತು ಅದನ್ನು ಮರುನಿರ್ಮಾಣ ಮಾಡಿಸಿ — ಎಡ-ಬಲ ಕನ್ನಡಿಯಂತೆ, ಮೇಲೆ-ಕೆಳಗೆ, ನೀವು ಆಯ್ಕೆ ಮಾಡಿದ ಅಕ್ಷದ ಸುತ್ತ, ಅಥವಾ ಎರಡು ಹರಿದ ತುದಿಗಳನ್ನು ಸೇರಿಸುವ ನಯವಾದ ವಕ್ರರೇಖೆಯಾಗಿ. ಮರುನಿರ್ಮಿಸಿದ ಭಾಗಗಳು ಬೇರೆ ಬಣ್ಣದಲ್ಲಿ ಕಾಣಿಸುತ್ತವೆ ಮತ್ತು ಅಪ್ಲಿಕೇಶನ್ ಮತ್ತು ರಫ್ತು ಮಾಡಿದ ಫೈಲ್ ಎರಡರಲ್ಲೂ "ಅಂದಾಜು" ಎಂದು ಗುರುತಿಸಲ್ಪಟ್ಟಿರುತ್ತವೆ. ನಿಮ್ಮ ಅನುಮೋದನೆ ಇಲ್ಲದೆ ಏನೂ ಸ್ವಯಂಚಾಲಿತವಾಗಿ ತುಂಬುವುದಿಲ್ಲ.

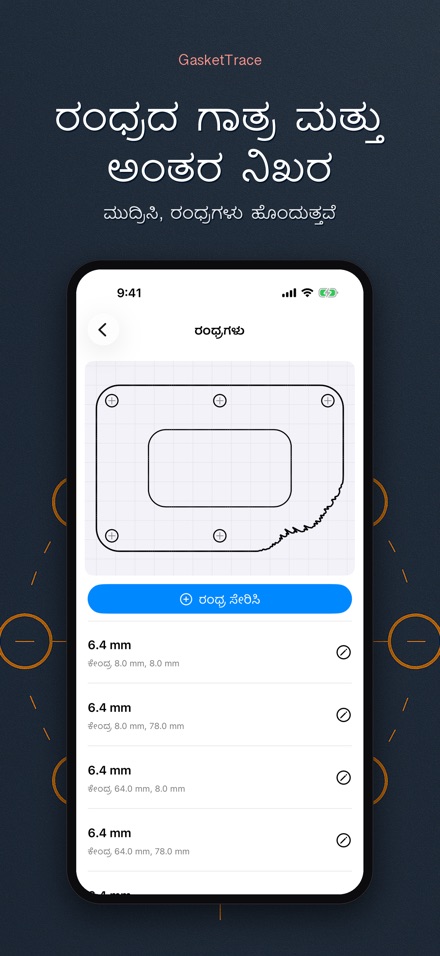

ಪ್ರತಿ ರಂಧ್ರವನ್ನು ಹುಡುಕಿ, ಸ್ಥಾನ ಉಳಿಸಿಕೊಳ್ಳಿ
ಹೊರಗಿನ ಔಟ್ಲೈನ್, ಒಳಗಿನ ತೆರೆಯುವಿಕೆಗಳು ಮತ್ತು ಬೋಲ್ಟ್ ರಂಧ್ರಗಳು ಸ್ವಯಂಚಾಲಿತವಾಗಿ ಗುರುತಿಸಲ್ಪಟ್ಟು ಪ್ರತ್ಯೇಕಿಸಲ್ಪಡುತ್ತವೆ. ಪ್ರತಿ ರಂಧ್ರವು ತನ್ನ ಕೇಂದ್ರ ಮತ್ತು ವ್ಯಾಸವನ್ನು ಉಳಿಸಿಕೊಳ್ಳುತ್ತದೆ, ಆದ್ದರಿಂದ ಕತ್ತರಿಸುವ ಮೊದಲು ನೀವು ನಿಜ ಭಾಗದೊಂದಿಗೆ ರಂಧ್ರಗಳ ನಡುವಿನ ಅಂತರವನ್ನು ಪರಿಶೀಲಿಸಬಹುದು.

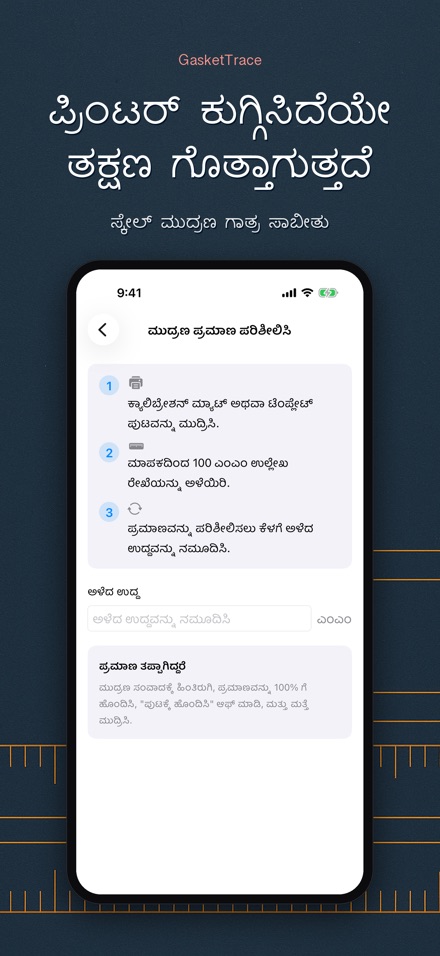

ನಿಜ ಗಾತ್ರದಲ್ಲಿ ಮುದ್ರಿಸಿ — ಮತ್ತು ಸ್ವತಃ ಪರಿಶೀಲಿಸಿ
ಅಪ್ಲಿಕೇಶನ್ನೊಂದಿಗೆ ಬಂದ ಕ್ಯಾಲಿಬ್ರೇಶನ್ ಮ್ಯಾಟ್ ಅನ್ನು ಮುದ್ರಿಸಿ, ಅದರ ಮೇಲೆ ಹಳೆಯ ಗ್ಯಾಸ್ಕೆಟ್ ಇರಿಸಿ, ಮತ್ತು ನಾಲ್ಕೂ ಮೂಲೆ ಗುರುತುಗಳು ಫ್ರೇಮ್ನಲ್ಲಿರುವಂತೆ ಫೋಟೋ ತೆಗೆಯಿರಿ. GasketTrace ಪರ್ಸ್ಪೆಕ್ಟಿವ್ ಅನ್ನು ಸರಿಪಡಿಸುತ್ತದೆ ಮತ್ತು ಗುರುತುಗಳಿಂದ ನಿಜ ಸ್ಕೇಲ್ ಅನ್ನು ಲೆಕ್ಕಹಾಕುತ್ತದೆ. A4 ಅಥವಾ US ಲೆಟರ್ನಲ್ಲಿ 100% ಗಾತ್ರದಲ್ಲಿ PDF ರಫ್ತು ಮಾಡಿ; ಒಂದು ಶೀಟ್ಗಿಂತ ದೊಡ್ಡ ಆಕಾರಗಳು ಓವರ್ಲ್ಯಾಪ್ ಮತ್ತು ಅಲೈನ್ಮೆಂಟ್ ಗುರುತುಗಳೊಂದಿಗೆ ಹಲವು ಪುಟಗಳಾಗಿ ವಿಭಜಿಸಲ್ಪಡುತ್ತವೆ. ಪ್ರತಿ ಶೀಟ್ನಲ್ಲಿ 100mm ಮತ್ತು 4 ಇಂಚಿನ ಚೆಕ್ ರೂಲರ್ ಮುದ್ರಿತವಾಗಿರುತ್ತದೆ — ಅದನ್ನು ನಿಜ ರೂಲರ್ನಿಂದ ಅಳೆಯಿರಿ ಮತ್ತು ನಿಮ್ಮ ಪ್ರಿಂಟರ್ ಪುಟದ ಸ್ಕೇಲ್ ಬದಲಾಯಿಸಿದೆಯೇ ಎಂದು ತಕ್ಷಣ ತಿಳಿಯಿರಿ. GasketTrace ಸ್ಥಿರ ನಿಖರತೆಯ ಸಂಖ್ಯೆಯನ್ನು ಹೇಳುವುದಿಲ್ಲ — ಈ ಚೆಕ್ ರೂಲರ್ ಪ್ರತಿ ಬಾರಿ ಫಲಿತಾಂಶವನ್ನು ಸ್ವತಃ ಖಚಿತಪಡಿಸಿಕೊಳ್ಳುವ ನಿಮ್ಮ ವಿಧಾನ.
ಅಥವಾ ಯಂತ್ರಕ್ಕೆ ಕಳುಹಿಸಿ
Cricut, Silhouette, ಲೇಸರ್ ಕಟ್ಟರ್, Illustrator, Inkscape ಅಥವಾ CAD ಗಾಗಿ ಮಿಲಿಮೀಟರ್ಗಳಲ್ಲಿ SVG ರಫ್ತು ಮಾಡಿ. ಹೊರಗಿನ ಔಟ್ಲೈನ್, ಒಳಗಿನ ಔಟ್ಲೈನ್ಗಳು ಮತ್ತು ರಂಧ್ರಗಳು ಮುಚ್ಚಿದ ಪಥಗಳಾಗಿ ಹೊರಬರುತ್ತವೆ.
ಏನನ್ನಾದರೂ ಎಡಿಟ್ ಮಾಡಿ
ಪಾಯಿಂಟ್ಗಳನ್ನು ಸರಿಸಿ, ಸೇರಿಸಿ ಅಥವಾ ಅಳಿಸಿ. ಪಾಯಿಂಟ್ಗಳ ಸರಣಿಯನ್ನು ನೇರ ರೇಖೆ ಅಥವಾ ಆರ್ಕ್ ಆಗಿ ಪರಿವರ್ತಿಸಿ. ಕ್ಯಾಮೆರಾ ತಪ್ಪಿಸಿಕೊಂಡ ರಂಧ್ರವನ್ನು ಸೇರಿಸಿ, ಅಥವಾ ತಪ್ಪಾಗಿ ರಂಧ್ರವೆಂದು ಗುರುತಿಸಿದ ನೆರಳನ್ನು ಅಳಿಸಿ. ವ್ಯಾಸ ತಿಳಿದಿದ್ದಾಗ ನಿಖರವಾದ ಮೌಲ್ಯವನ್ನು ಟೈಪ್ ಮಾಡಿ.

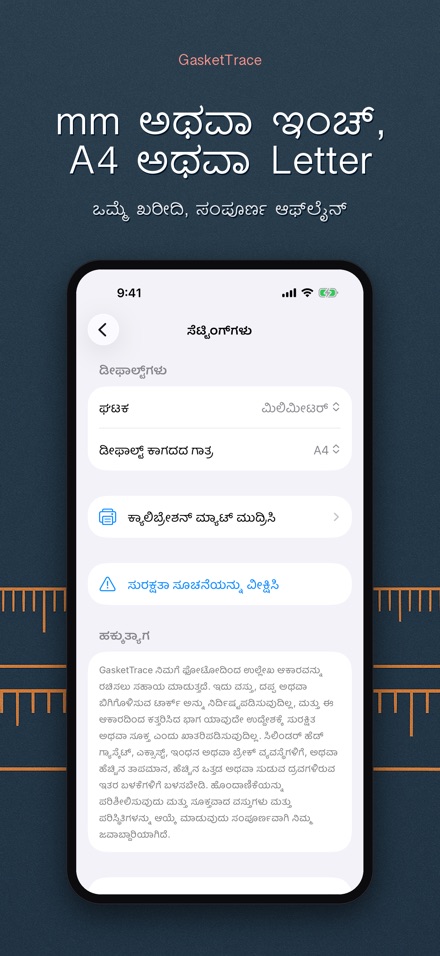

ಎಲ್ಲವೂ ನಿಮ್ಮ ಫೋನ್ನಲ್ಲಿಯೇ ಉಳಿಯುತ್ತದೆ
ಯಾವುದೇ ಖಾತೆ ಇಲ್ಲ, ಲಾಗಿನ್ ಇಲ್ಲ, ಅಪ್ಲೋಡ್ ಇಲ್ಲ. ಫೋಟೋಗಳು ಮತ್ತು ಟೆಂಪ್ಲೇಟ್ಗಳು ಎಂದಿಗೂ ಸಾಧನದಿಂದ ಹೊರಹೋಗುವುದಿಲ್ಲ. ಒಂದು ಬಾರಿಯ ಖರೀದಿ, ಯಾವುದೇ ಚಂದಾದಾರಿಕೆ ಇಲ್ಲ, ರಫ್ತಿಗೆ ಯಾವುದೇ ಮಿತಿ ಇಲ್ಲ.
ನಿಮಗೆ ಏನು ಬೇಕು
ಮುದ್ರಿತ ಕ್ಯಾಲಿಬ್ರೇಶನ್ ಮ್ಯಾಟ್ (ಅಪ್ಲಿಕೇಶನ್ನಲ್ಲಿ PDF ಆಗಿ ಸೇರಿಸಲಾಗಿದೆ) ಮತ್ತು ಸಮತಟ್ಟಾದ ಮೇಲ್ಮೈ. ಮ್ಯಾಟ್ ಇಲ್ಲದೆ GasketTrace ನಿಜ ಗಾತ್ರವನ್ನು ಲೆಕ್ಕಹಾಕಲು ಸಾಧ್ಯವಿಲ್ಲ.
ಯಾವುದಕ್ಕೆ ಸೂಕ್ತ
ಕಾಗದ, ಫೈಬರ್, ಕಾರ್ಕ್ ಅಥವಾ ರಬ್ಬರ್ ಶೀಟ್ನಿಂದ ಕೈಯಿಂದ ಕತ್ತರಿಸಿದ ಫ್ಲಾಟ್ ಗ್ಯಾಸ್ಕೆಟ್ಗಳು — ಎಂಜಿನ್ ಕವರ್ಗಳು, ಗೇರ್ ಕೇಸ್ಗಳು, ಪಂಪ್ಗಳು, ಸಣ್ಣ ಎಂಜಿನ್ಗಳು, ಕಂಪ್ರೆಸರ್ಗಳು, ಕೃಷಿ ಮತ್ತು ತೋಟಗಾರಿಕೆ ಯಂತ್ರೋಪಕರಣಗಳು, ಕ್ಲಾಸಿಕ್ ಮೋಟಾರ್ಸೈಕಲ್ಗಳು ಮತ್ತು ಕ್ಲಾಸಿಕ್ ಕಾರುಗಳು.
ಯಾವುದಕ್ಕೆ ಸೂಕ್ತವಲ್ಲ
ಸಿಲಿಂಡರ್ ಹೆಡ್ ಗ್ಯಾಸ್ಕೆಟ್ಗಳು, ಎಗ್ಸಾಸ್ಟ್, ಇಂಧನ ಅಥವಾ ಬ್ರೇಕ್ ವ್ಯವಸ್ಥೆಗಳಿಗೆ ಅಲ್ಲ, ಮತ್ತು ಹೆಚ್ಚಿನ ಒತ್ತಡ, ಹೆಚ್ಚಿನ ತಾಪಮಾನ ಅಥವಾ ಅಪಾಯಕಾರಿ ದ್ರವಗಳನ್ನು ನಿಭಾಯಿಸುವ ಯಾವುದಕ್ಕೂ ಅಲ್ಲ. GasketTrace ನಿಮಗೆ ಆಕಾರವನ್ನು ಉತ್ಪಾದಿಸಲು ಸಹಾಯ ಮಾಡುತ್ತದೆ. ಇದು ವಸ್ತು, ದಪ್ಪ ಅಥವಾ ಟೈಟನಿಂಗ್ ಟಾರ್ಕ್ ಆಯ್ಕೆ ಮಾಡುವುದಿಲ್ಲ, ಮತ್ತು ಒಂದು ಭಾಗವು ಬಳಕೆಗೆ ಸುರಕ್ಷಿತವಾಗಿದೆ ಎಂದು ಪ್ರಮಾಣೀಕರಿಸುವುದಿಲ್ಲ.
