GasketTrace: แพทเทิร์นปะเก็นGasketTrace: แพทเทิร์นปะเก็น
ถ่ายภาพปะเก็นที่ฉีกขาดหรือเลิกผลิตแล้ว แล้วรับแบบตัดขนาดจริง — แม้แต่ส่วนที่หายไปก็สามารถสร้างขึ้นใหม่ได้
ดาวน์โหลดบน App Store
ภาพหน้าจอ
ฟีเจอร์

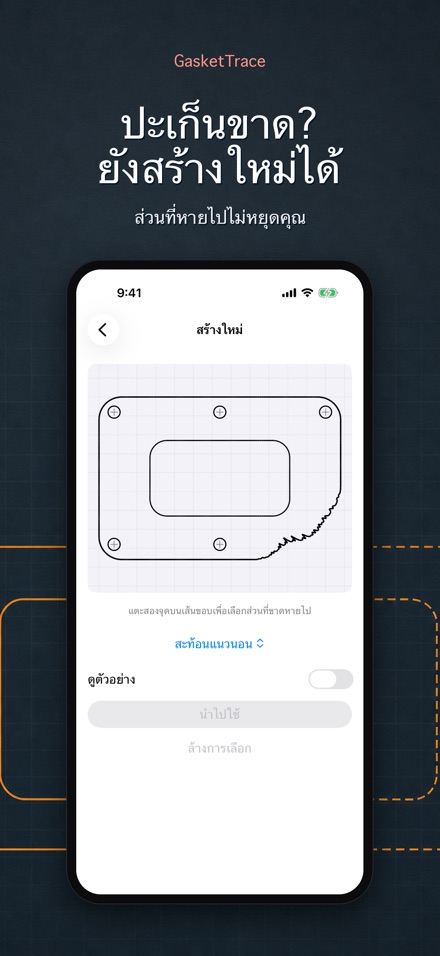

สร้างส่วนที่ฉีกขาดขึ้นใหม่
ทำเครื่องหมายส่วนที่หายไปแล้วให้สร้างขึ้นใหม่ ไม่ว่าจะเป็นกระจกซ้าย-ขวา บน-ล่าง รอบแกนที่คุณเลือก หรือเป็นเส้นโค้งเรียบที่เชื่อมปลายที่ขาดทั้งสองข้าง ส่วนที่สร้างขึ้นใหม่จะแสดงด้วยสีที่แตกต่างและถูกทำเครื่องหมายว่าเป็นการประมาณเสมอ ทั้งในแอปและในไฟล์ที่ส่งออก จะไม่มีการเติมใดๆ โดยไม่ได้รับการอนุมัติจากคุณ
แผ่นรองสอบเทียบที่พิมพ์ออกมา ไม่ใช่การเดา

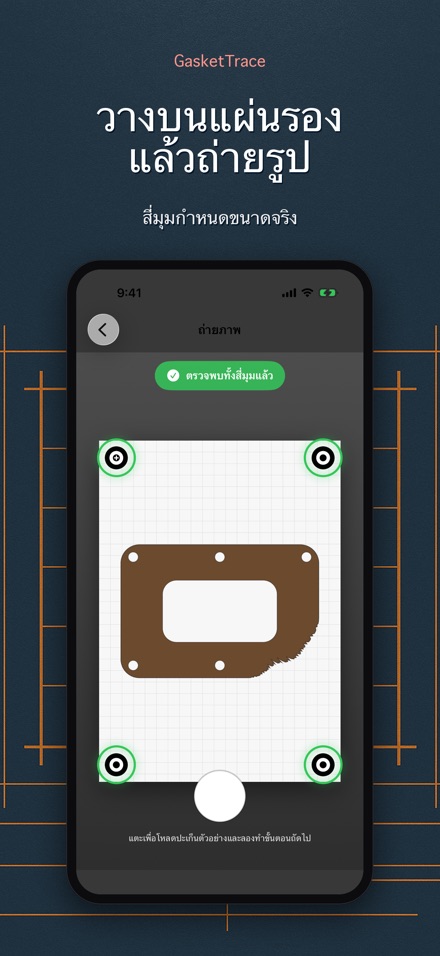

GasketTrace ต้องใช้แผ่นรองที่มาพร้อมแอปพิมพ์ในขนาดจริง วางปะเก็นเก่าลงบนแผ่นรองแล้วถ่ายภาพเครื่องหมายมุมทั้งสี่ให้อยู่ในเฟรม แอปจะคำนวณสเกลจริงและปรับมุมมองให้ตรงจากตรงนั้น
ทุกรู พร้อมตำแหน่งที่แม่นยำ

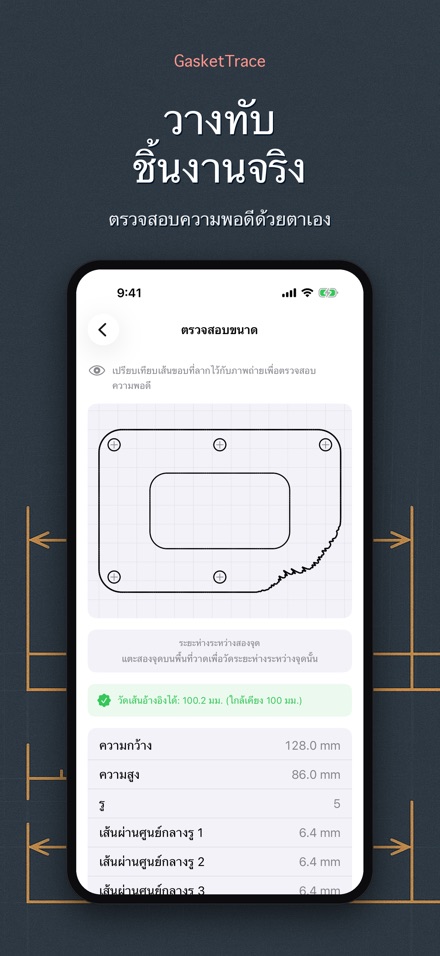

เส้นรอบนอก เส้นรอบใน และรูสลักจะถูกตรวจจับและแยกออกจากกันโดยอัตโนมัติ แต่ละรูจะเก็บจุดศูนย์กลางและเส้นผ่านศูนย์กลางไว้ เพื่อให้คุณตรวจสอบระยะห่างระหว่างรูกับชิ้นงานจริงก่อนตัด
พิมพ์ที่ 100% — และตรวจสอบด้วยตัวเอง

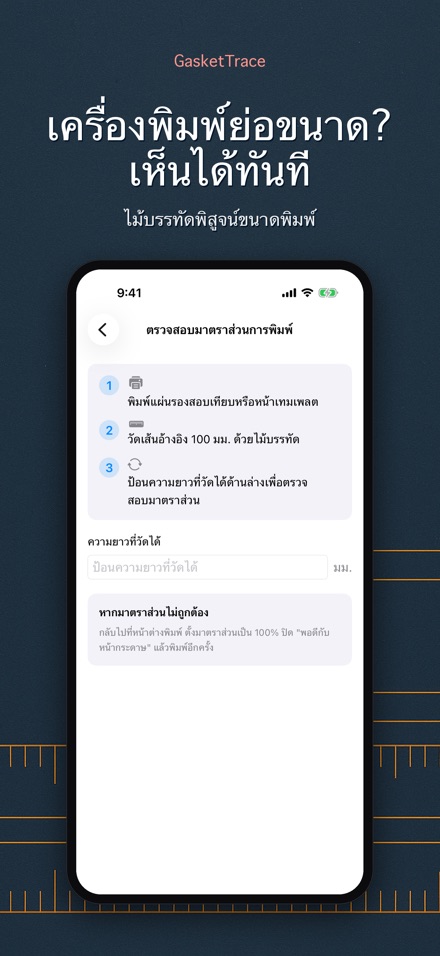

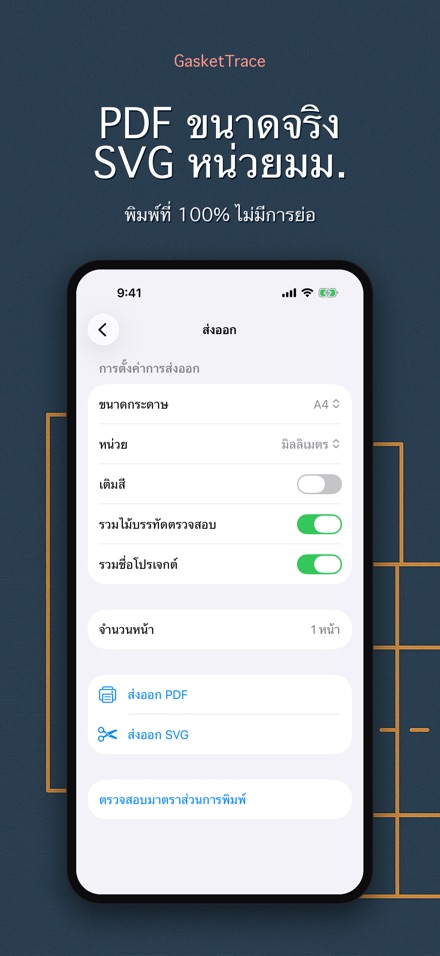

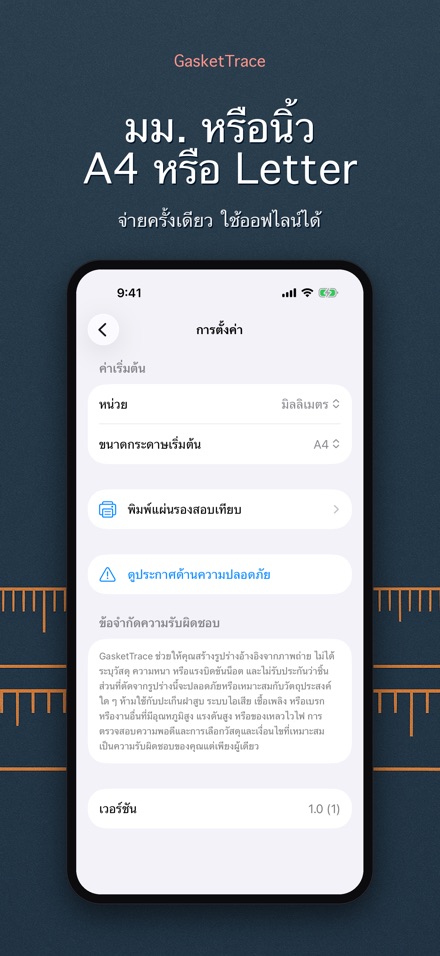

ส่งออก PDF ในขนาดจริงบนกระดาษ A4 หรือ US Letter รูปทรงที่ใหญ่กว่าหนึ่งแผ่นจะถูกแบ่งเป็นหลายหน้าพร้อมส่วนที่ซ้อนทับและเครื่องหมายจัดแนว ทุกแผ่นมีไม้บรรทัดตรวจสอบ วัดด้วยไม้บรรทัดจริงแล้วจะรู้ทันทีว่าเครื่องพิมพ์ปรับสเกลหน้ากระดาษหรือไม่
หรือส่งไปยังเครื่องจักร
ส่งออก SVG เป็นหน่วยมิลลิเมตรสำหรับ Cricut เครื่องตัดเลเซอร์ Illustrator Inkscape หรือ CAD เส้นรอบนอก เส้นรอบใน และรูออกมาเป็นเส้นทางปิด พร้อมสำหรับตัดหรือนำเข้า
ซื้อครั้งเดียว ทำงานออฟไลน์ทั้งหมด
ไม่ต้องมีบัญชี ไม่ต้องเข้าสู่ระบบ ไม่ต้องอัปโหลด รูปภาพและแบบต่างๆ ไม่เคยออกจากโทรศัพท์ของคุณ ซื้อครั้งเดียว ไม่มีการสมัครสมาชิก ไม่มีค่าใช้จ่ายเพิ่มเติม
ปะเก็นที่คุณต้องการเลิกผลิตมาสามสิบปีแล้ว หรือชิ้นที่อยู่ในมือคุณฉีกขาดเป็นสองท่อนตอนถอดฝาครอบ GasketTrace เปลี่ยนรูปถ่ายของชิ้นที่เหลืออยู่ให้เป็นแพทเทิร์นตัดขนาดจริงพร้อมพิมพ์ — แม้จะมีบางส่วนหายไป
สร้างส่วนที่ขาดหายขึ้นมาใหม่
นี่คือจุดที่ทำให้ GasketTrace แตกต่าง ทำเครื่องหมายส่วนที่ขาดหายแล้วให้แอปสร้างขึ้นใหม่ — แบบสมมาตรซ้าย-ขวา บน-ล่าง รอบแกนที่คุณเลือกเอง หรือเป็นเส้นโค้งเรียบเชื่อมปลายที่ขาดทั้งสองข้าง ส่วนที่สร้างขึ้นใหม่จะแสดงด้วยสีต่างออกไปและถูกทำเครื่องหมายว่าเป็นค่าประมาณตลอด ทั้งในแอปและในไฟล์ที่ส่งออก ไม่มีอะไรถูกเติมโดยที่คุณไม่อนุมัติ
หารูทุกรูให้เจอ พร้อมตำแหน่งเดิม

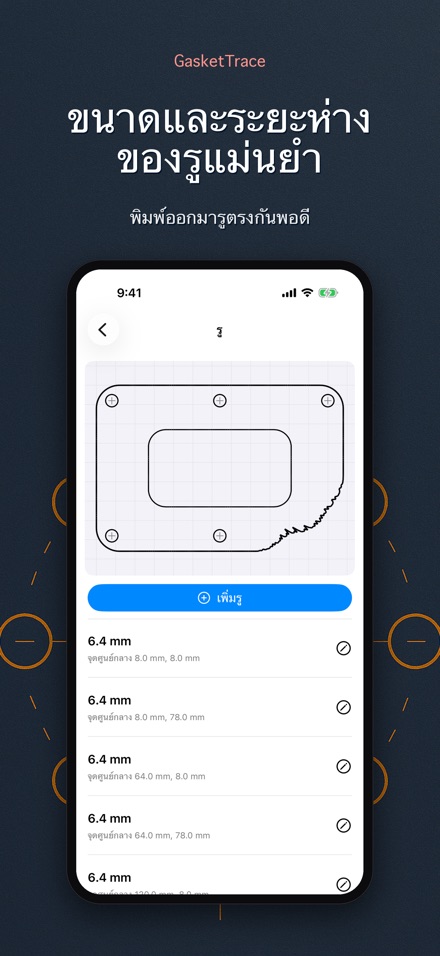

เส้นขอบนอก ช่องเปิดด้านใน และรูสลักเกลียวจะถูกตรวจจับอัตโนมัติและแยกออกจากกัน ทุกรูจะเก็บจุดศูนย์กลางและเส้นผ่านศูนย์กลางไว้ ทำให้ตรวจสอบระยะห่างระหว่างรูกับชิ้นงานจริงได้ก่อนตัด
พิมพ์ขนาดจริง — แล้วตรวจสอบเอง

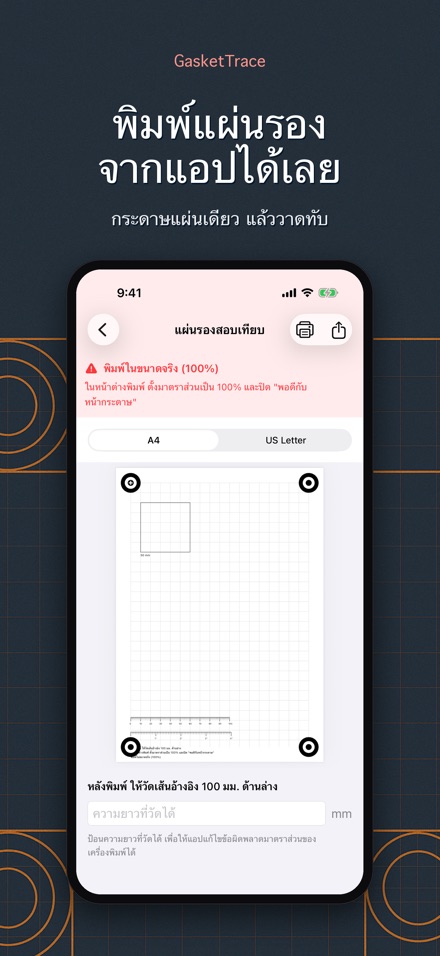

พิมพ์แผ่นรองปรับเทียบที่มากับแอป วางปะเก็นเก่าทับลงไป แล้วถ่ายรูปให้เห็นเครื่องหมายมุมทั้งสี่จุดในเฟรม GasketTrace จะปรับมุมมองให้ตรงและคำนวณสเกลจริงจากเครื่องหมายเหล่านั้น ส่งออก PDF ที่ขนาด 100% บนกระดาษ A4 หรือ US Letter รูปทรงที่ใหญ่กว่าหนึ่งแผ่นจะถูกแบ่งเป็นหลายหน้าพร้อมส่วนซ้อนทับและเครื่องหมายจัดแนว ทุกแผ่นมีไม้บรรทัดตรวจสอบขนาด 100 มม. และ 4 นิ้วพิมพ์ไว้ — วัดด้วยไม้บรรทัดจริงแล้วคุณจะรู้ทันทีว่าเครื่องพิมพ์ย่อหรือขยายหน้ากระดาษหรือไม่ GasketTrace ไม่ระบุตัวเลขความแม่นยำตายตัว ไม้บรรทัดตรวจสอบนี้คือวิธีที่คุณยืนยันผลลัพธ์ด้วยตัวเองทุกครั้ง
หรือส่งไปยังเครื่องจักร
ส่งออก SVG หน่วยมิลลิเมตรสำหรับ Cricut, Silhouette, เครื่องตัดเลเซอร์, Illustrator, Inkscape หรือ CAD เส้นขอบนอก เส้นขอบใน และรู จะออกมาเป็นเส้นทางปิดทั้งหมด

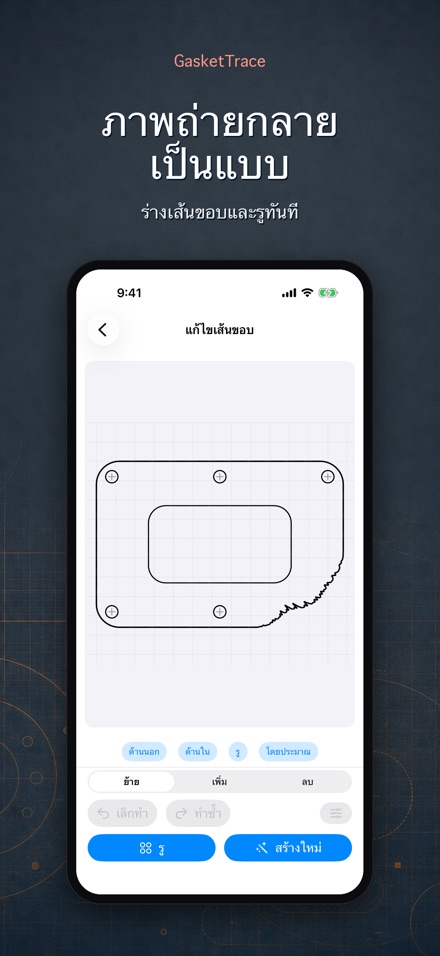

แก้ไขได้ทุกอย่าง
ย้าย เพิ่ม หรือลบจุดได้ แปลงชุดจุดให้เป็นเส้นตรงหรือส่วนโค้งได้ เพิ่มรูที่กล้องพลาดไป หรือลบเงาที่ถูกเข้าใจผิดว่าเป็นรู พิมพ์เส้นผ่านศูนย์กลางที่แน่นอนได้เมื่อคุณทราบค่า
ทุกอย่างอยู่ในโทรศัพท์ของคุณ
ไม่ต้องมีบัญชี ไม่ต้องล็อกอิน ไม่ต้องอัปโหลด รูปถ่ายและแพทเทิร์นจะไม่ออกจากอุปกรณ์เลย ซื้อครั้งเดียว ไม่มีการสมัครสมาชิก ไม่จำกัดจำนวนการส่งออก
สิ่งที่คุณต้องมี
แผ่นรองปรับเทียบที่พิมพ์ออกมา (มีไฟล์ PDF ในแอป) และพื้นผิวเรียบ หากไม่มีแผ่นรอง GasketTrace จะคำนวณขนาดจริงไม่ได้
เหมาะสำหรับ
ปะเก็นแบนที่ตัดด้วยมือจากกระดาษ ไฟเบอร์ ไม้ก๊อก หรือแผ่นยาง — ฝาครอบเครื่องยนต์ เสื้อเกียร์ ปั๊ม เครื่องยนต์ขนาดเล็ก คอมเพรสเซอร์ เครื่องจักรการเกษตรและสวน มอเตอร์ไซค์และรถเก่าคลาสสิก
ไม่เหมาะสำหรับ
ไม่ใช้กับปะเก็นฝาสูบ ระบบไอเสีย เชื้อเพลิง หรือเบรก หรือส่วนใดที่ต้องรับแรงดันสูง อุณหภูมิสูง หรือของเหลวอันตราย GasketTrace ช่วยให้คุณสร้างรูปทรงขึ้นมาเท่านั้น ไม่ได้เลือกวัสดุ ความหนา หรือแรงบิดขันน็อต และไม่รับรองว่าชิ้นส่วนนั้นปลอดภัยต่อการใช้งาน
