GasketTrace шаблон прокладки

Прокладка, которая вам нужна, не выпускается уже тридцать лет, или та, что у вас в руках, порвалась пополам при снятии крышки. GasketTrace превращает фото того, что осталось, в шаблон для вырезания в реальном размере, готовый к печати — даже если куска не хватает.

Восстановите недостающую часть

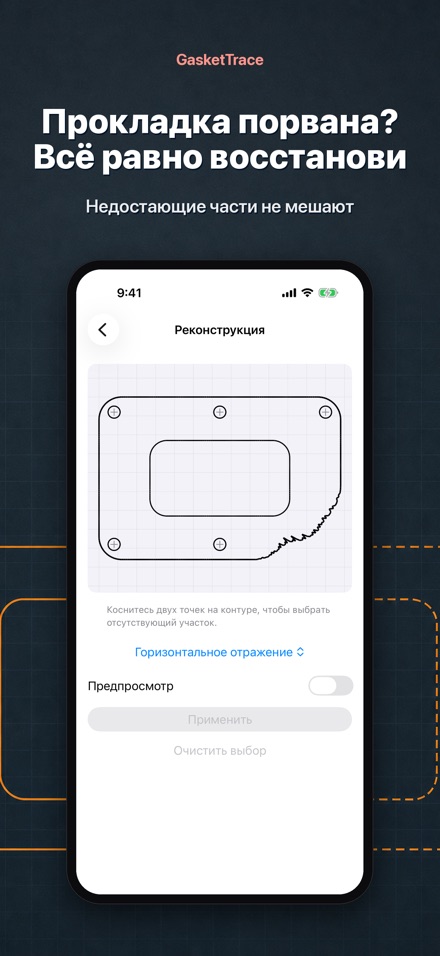

Именно этим GasketTrace отличается от других: отметьте недостающий участок и дайте его восстановить — зеркально слева направо, сверху вниз, вокруг выбранной вами оси, или плавной кривой, соединяющей оба оборванных конца. Восстановленные участки показаны другим цветом и остаются помечены как оценочные — и в приложении, и в экспортированном файле. Ничего не заполняется без вашего подтверждения.

Найдите каждое отверстие, сохраните его положение

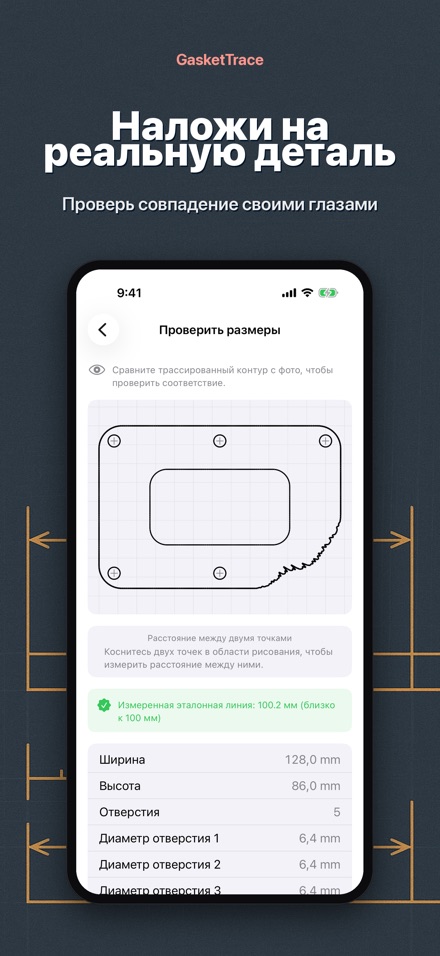

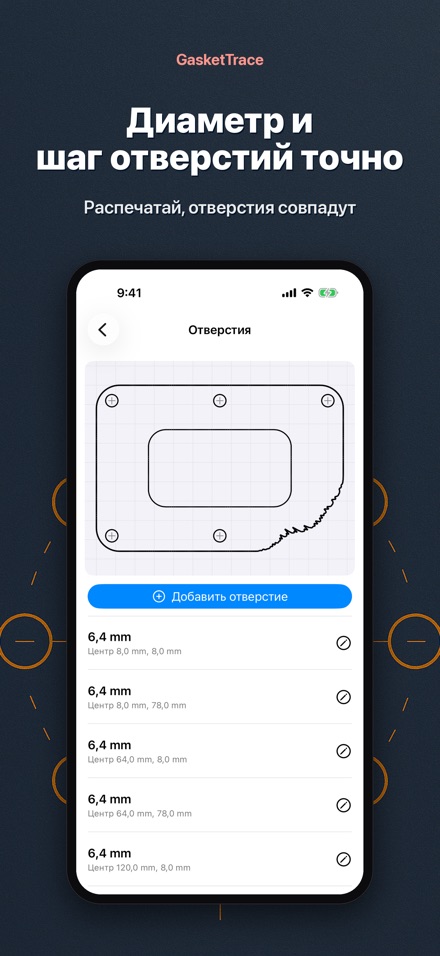

Внешний контур, внутренние отверстия и отверстия под болты распознаются автоматически и отделяются друг от друга. Каждое отверстие сохраняет свой центр и диаметр, чтобы вы могли сверить расстояния между отверстиями с реальной деталью перед резкой.

Печатайте в реальном размере — и проверяйте сами

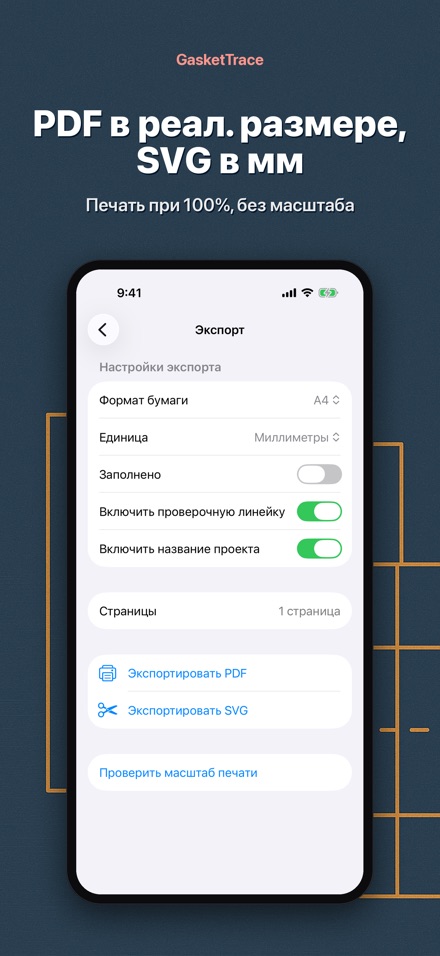

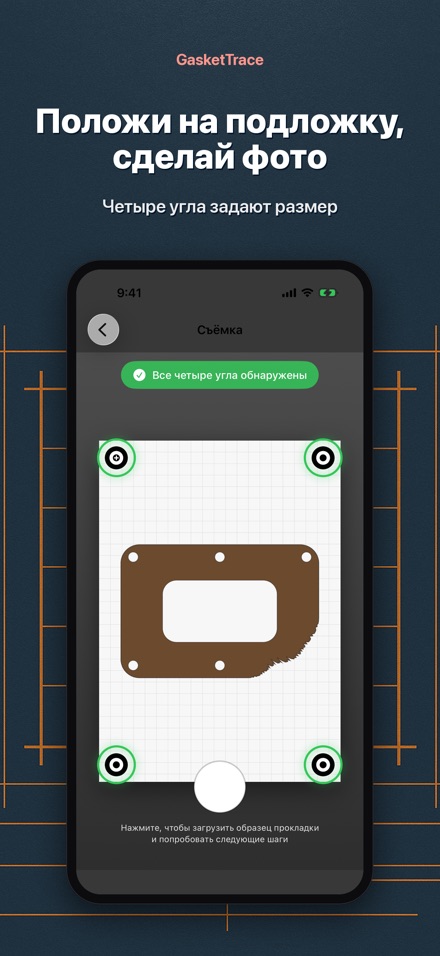

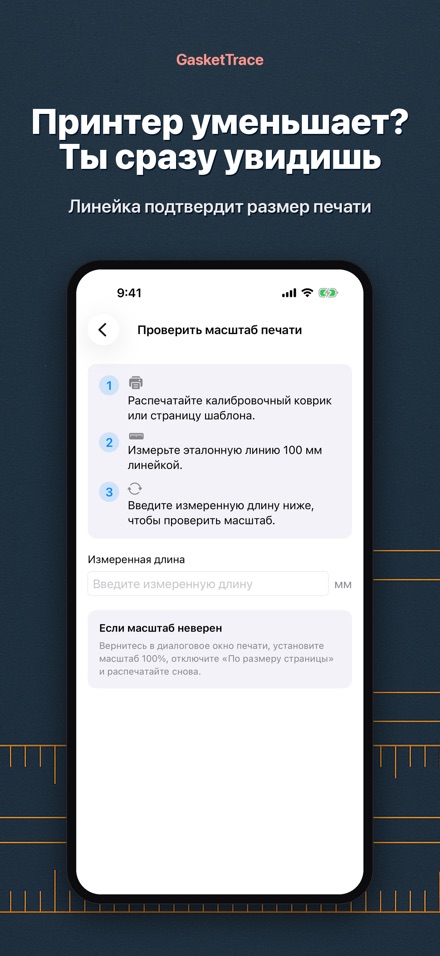

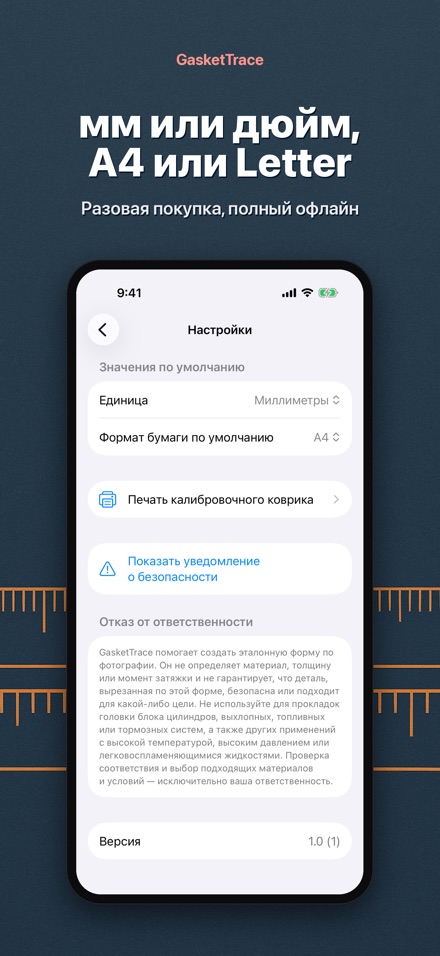

Распечатайте прилагаемый калибровочный коврик, положите на него старую прокладку и сфотографируйте так, чтобы все четыре угловые метки попали в кадр. GasketTrace выравнивает перспективу и вычисляет реальный масштаб по меткам. Экспортируйте PDF в масштабе 100% на A4 или US Letter; формы больше одного листа разбиваются на несколько страниц с нахлёстом и метками совмещения. На каждом листе есть контрольная линейка на 100 мм и 4 дюйма — измерьте её обычной линейкой, и вы сразу узнаете, изменил ли принтер масштаб страницы. GasketTrace не указывает фиксированную цифру точности — эта контрольная линейка нужна именно для того, чтобы вы каждый раз сами подтверждали результат.

Или отправьте на станок
Экспортируйте SVG в миллиметрах для Cricut, Silhouette, лазерного резака, Illustrator, Inkscape или CAD. Внешний контур, внутренние контуры и отверстия выходят в виде замкнутых контуров.

Редактируйте что угодно

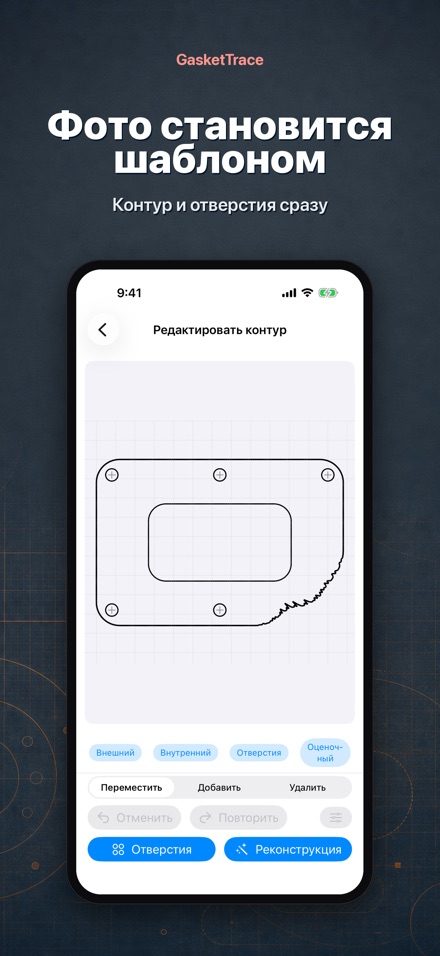

Перемещайте, добавляйте или удаляйте точки. Превращайте ряд точек в прямую линию или дугу. Добавьте отверстие, пропущенное камерой, или удалите тень, ошибочно распознанную как отверстие. Введите точный диаметр, если он вам известен.

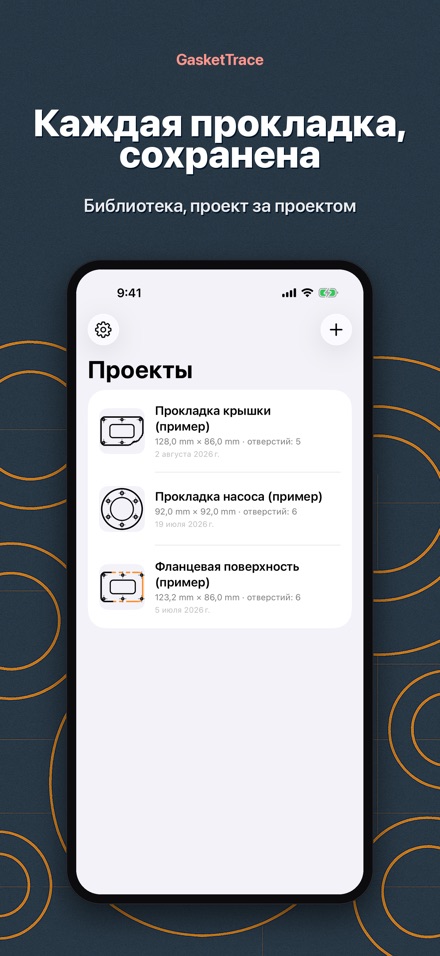

Всё остаётся в телефоне
Без аккаунта, без входа, без загрузки на сервер. Фото и шаблоны никогда не покидают устройство. Разовая покупка, без подписки, без ограничений на экспорт.

Что вам понадобится

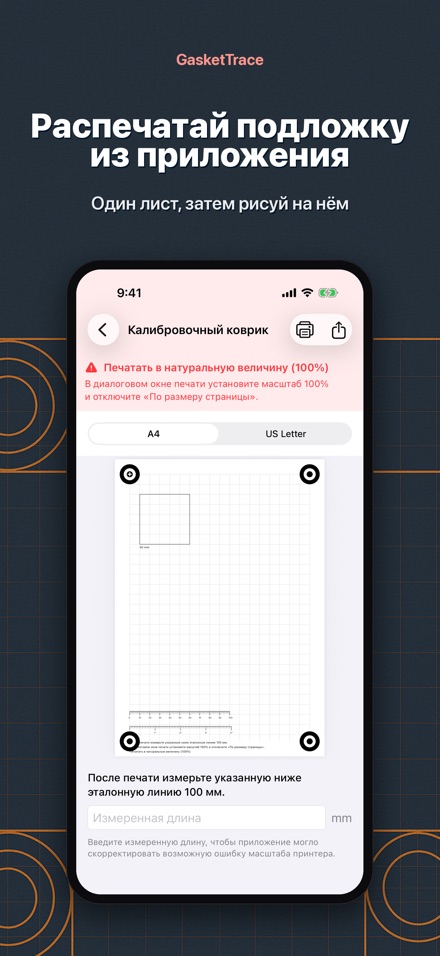

Распечатанный калибровочный коврик (входит в приложение как PDF) и ровная поверхность. Без коврика GasketTrace не может вычислить реальный размер.

Для чего подходит
Плоские прокладки, которые вы вырезаете вручную из бумаги, паронита, пробки или резины — крышки двигателя, картеры коробки передач, насосы, малые двигатели, компрессоры, сельхоз- и садовую технику, ретро-мотоциклы и классические автомобили.

Для чего не подходит
Не для прокладок головки блока цилиндров, выхлопных, топливных или тормозных систем, а также всего, что связано с высоким давлением, высокой температурой или опасными жидкостями. GasketTrace помогает создать форму. Приложение не подбирает материал, толщину или момент затяжки и не подтверждает безопасность детали в использовании.
